GMC H200, analisi dell’interno, pt.I
Il design è moderno però non sono presenti elementi innovativi, se non si esclude il particolare sistema di bloccaggio dei dischi rigidi e delle periferiche da 5.25”. Ci sono numerose aperture e l’assemblaggio è decisamente immediato.
Piatto scheda madre, CPU e cablaggio
Il piatto della scheda madre è interamente in acciaio, e diversamente da alcuni modelli di cabinet top di gamma degli anni passati, non è removibile; dato il prezzo, sarebbe stato difficile richiederlo. Sono presenti in totale cinque aperture di cui tre grandi laterali, una superiore per il passaggio del connettore EPS12V e due inferiori per alimentatori ATX purtroppo non rivestite in gomma antitaglio (seppur i bordi siano ben rifiniti) che sono adibite anche ad una funziona di occultamento dei cavi. La robustezza degli slot PCIE è nella media. Lo spessore delle altre parti del telaio è adeguato, il foro di installazione della CPU è molto grande, il che facilita di molto l’assemblaggio e la praticità del cabinet.

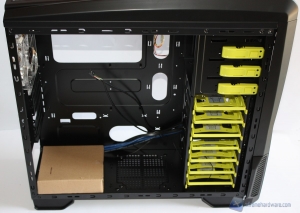

Vi mostriamo la parte frontale:

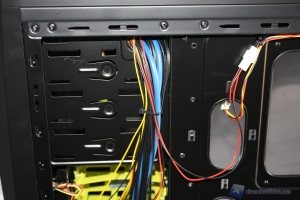

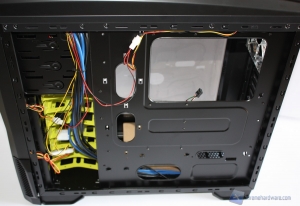

E qui invece la parte posteriore:

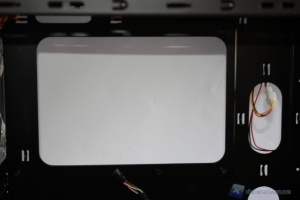

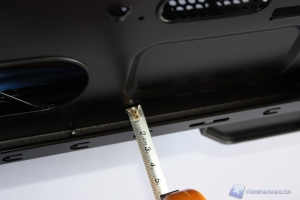

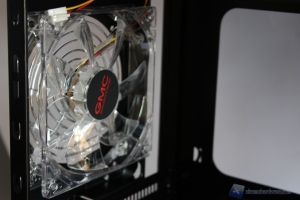

La fessura d’installazione per il backplate posteriore è molto spaziosa e permetterà tranquillamente il montaggio di dissipatori complessi. Lo spazio tra la scheda madre ed eventuali ventole superiori non permette di installare radiatori da 240 ma solo ed eventualmente sistemi AIO da 120mm anche in configurazione push o pull. Comunque rimane più che accettabile vista la tipologia di case.

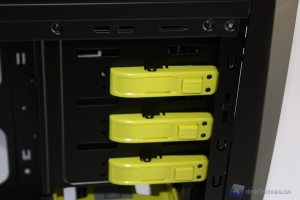

Il sistema di aggancio delle periferiche da 5.25” è di tipo toolless.

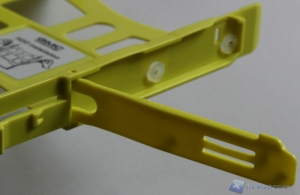

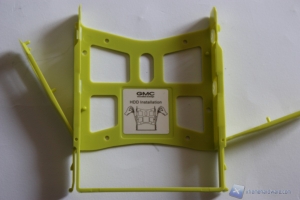

Vi mostriamo alcune fotografie dei cage, removibili, per gli SSD ed Hard Disk con questo pratico sistema di bloccaggio delle slitte.

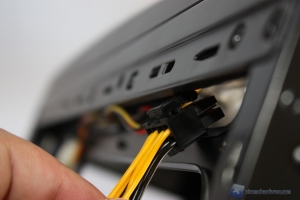

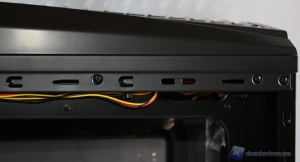

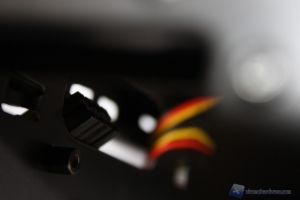

Prima di procedere con l’installazione facciamo presente un piccolo problema con il foro per il passaggio del cavo EPS ad 8pin per la scheda madre. La vicinanza tra la parte superiore del case e quella del foro nel nostro caso è stata troppo ridotta e ciò non ci ha consentito di far passare il cavo attraverso tale foro. Speriamo che il problema sia imputabile ad un difetto del nostro sample e se non lo fosse invitiamo GMC a risolvere e rivedere tali misure e dimensioni. Vi alleghiamo le foto del difetto.
