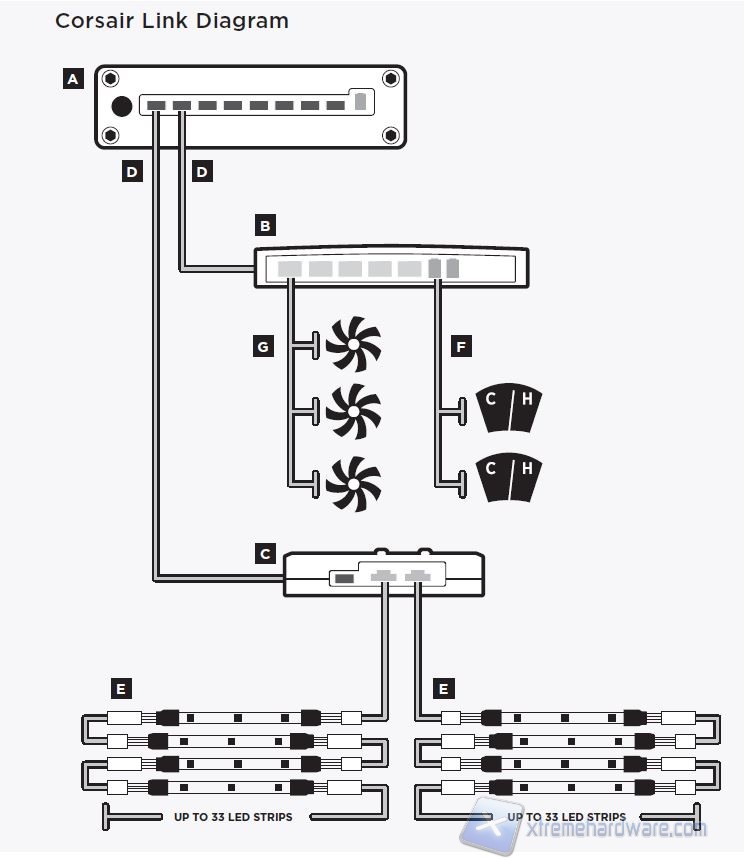

Il Corsair Link Commander ha un format factor di 3.5” quindi sarà perfettamente installabile nella parte frontale di un cabinet, oppure al posto di un hard disk; nel corso della recensione verrà montato proprio in uno slot per dischi rigidi. In questo capitolo forniremo una breve descrizione della struttura delle componenti, separandole per tipologia e fornendo una descrizione anche del montaggio. Nel seguente diagramma, creato da Corsair stessa, vediamo uno schema di montaggio delle componenti, dove vengono mostrati questi elementi:

• A - Corsair Link Commander
• B – Nodo di raffreddamento
• C - Controller dell'illuminazione

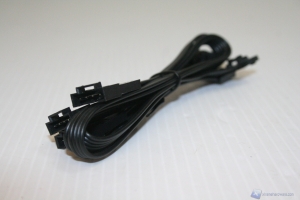

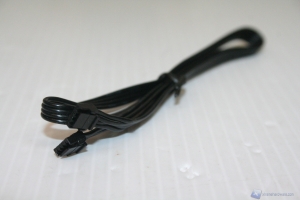

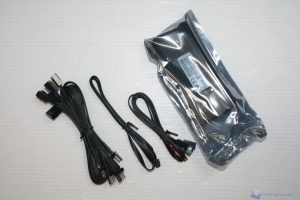

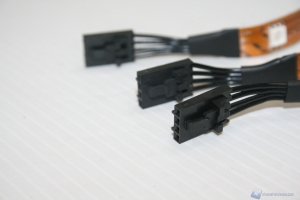

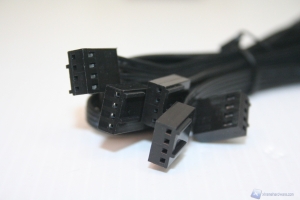

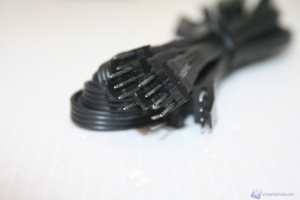

• D – Connettori

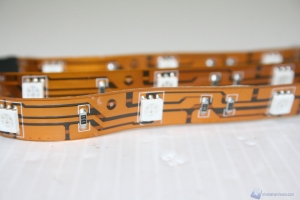

• E – Led di illuminazione
• F - Sensori termici
• G - Ventole

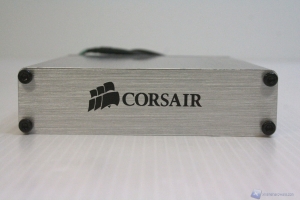

Struttura Corsair Link Commander

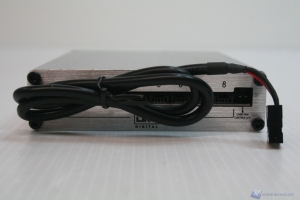

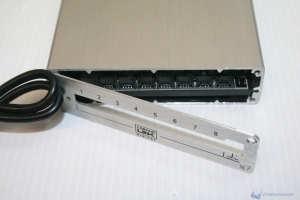

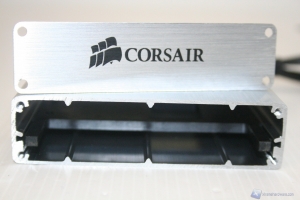

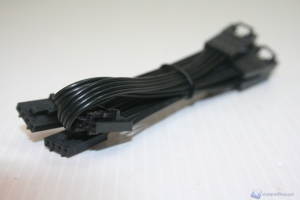

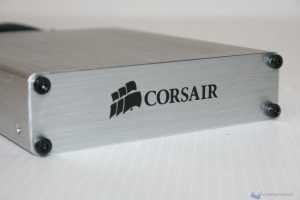

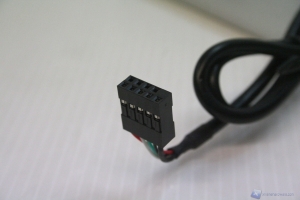

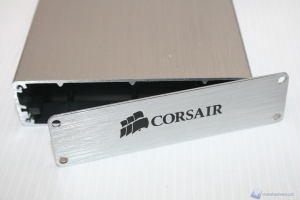

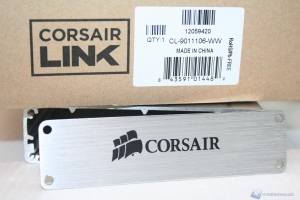

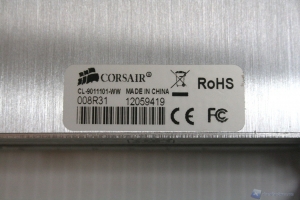

La struttura è robusta ed elementare, presenta come vedete delle paratie in alluminio spazzolato mentre nella parte posteriore gli ingressi dedicati. E’ il cuore del sistema, l’interfaccia tra il software Dashboard ed il PC. Necessita di una connessione USB e permette l’inserimento di 8 connettori proprietari Corsair nella parte posteriore: i Corsair Link Digital Connectors, a cui potremo collegare non solo i “Nodi” presenti nel bundle, ma anche tutti i dispositivi Corsair disponibili in commercio (Alimentatori AX-i, memorie Dominator Platinum, AIO Hydro Series)

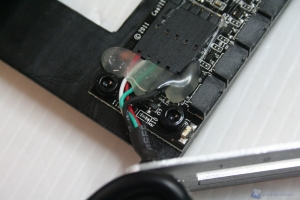

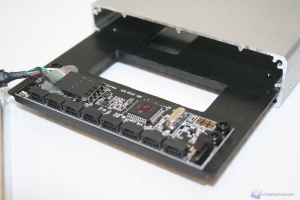

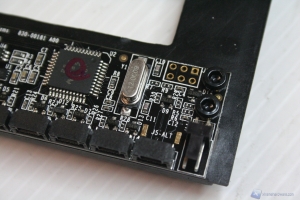

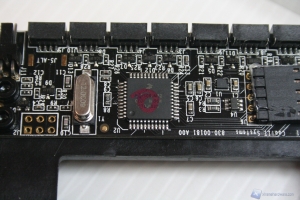

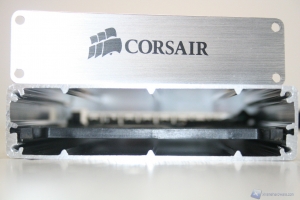

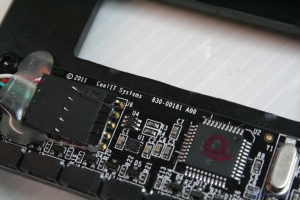

Abbiamo smontato l’unità, ecco come si presenta sotto la scocca metallica:

Il Corsair Link è realizzato in esclusiva per Corsair da CoolIt Systems, azienda con cui Corsair collabora da anni per la realizzazione di molti dei suoi AIO. Il cuore del Corsair Commander è un microcontrollore che si occupa di gestire i vari ingressi e le varie uscite, interfacciandosi al software presente nel PC tramite la connessione USB interna.

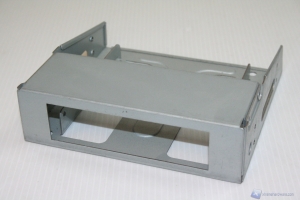

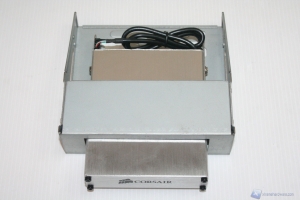

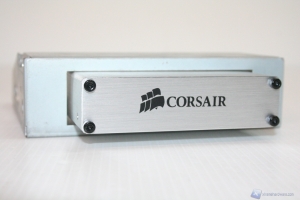

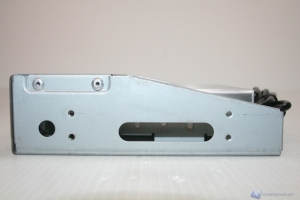

Facciamo notare che è possibile installarla in un comune vano per periferiche da 3.5”:

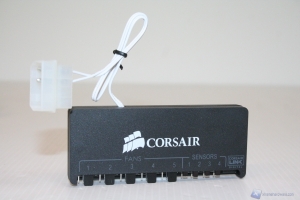

Struttura nodo di raffreddamento Corsair Link

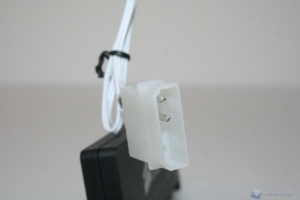

L’unità si connette al Corsair Link Commander e necessita di un connettore di alimentazione a quattro pin Molex; permette la regolazione di 5 ventole e l’installazione di quattro sensori di temperatura (3 forniti nella confezione) .La struttura è robusta ed elementare, presenta come vedete delle paratie in alluminio spazzolato mentre nella parte posteriore troviamo gli ingressi dedicati. Questa unità può essere usata per il controllo diretto di una qualsiasi ventola del nostro sistema, a patto che si utilizzi un connettore a tre o quattro pin. Può essere montato su qualsiasi superficie interna del case mediante una striscia adesiva, inclusa nel bundle; per ovvie ragioni si consiglia di effettuare questa operazione all’ultimo.

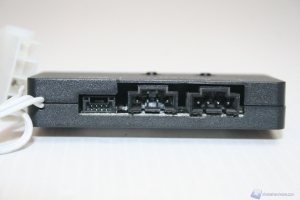

Controller dell'illuminazione Corsair Link

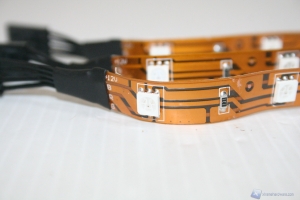

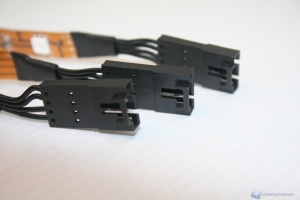

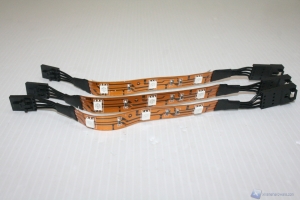

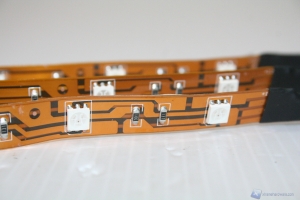

Anche questo sottosistema deve essere connesso al Corsair Link Commander e similmente al “Nodo di raffreddamento” necessita di un connettore Molex. Possiede due controller LED per l’accensione di 33 LED cadauno, quindi 66 in totale (a gruppi di due) e può essere regolato con i due pulsanti superiori, direttamente sul telaio e quindi integrati, oppure mediante il software “Corsair Link Dashboard”. Anche in questo caso è fornito del biadesivo in dotazione.

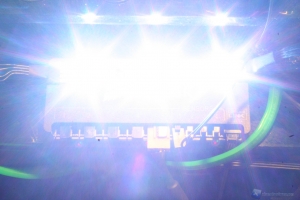

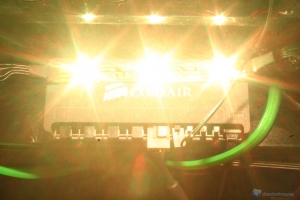

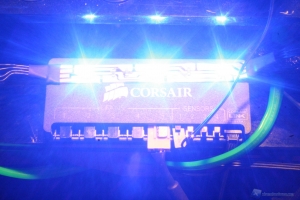

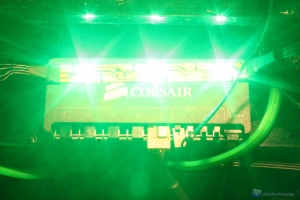

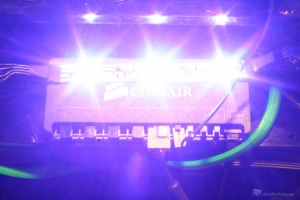

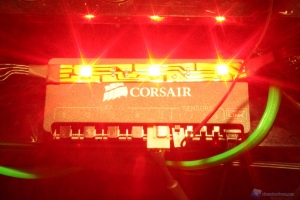

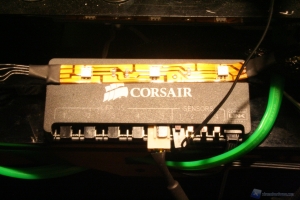

Ora invece vi mostriamo delle fotografie inerenti le varie colorazioni dell’unità, selezionabili sia tramite il software dedicato che tramite i pulsanti sul controller dell’illuminazione:

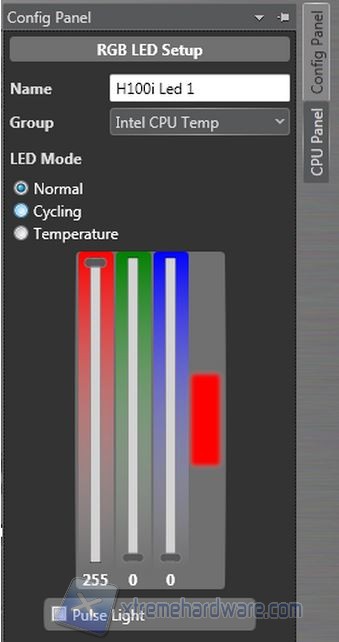

Qui sotto trovate uno screen relativo alla funzionalità LED:

E’ possibile cambiare il nome, il gruppo e la modalità di funzionamento ovvero “Normale” (colore fisso), “rotante” (si possono selezionare più colori, che verranno mostrati dal LED in sequenza) ed infine “Temperatura” (si può configurare il gradiente di temperatura desiderato, associato al gruppo di controllo specifico).

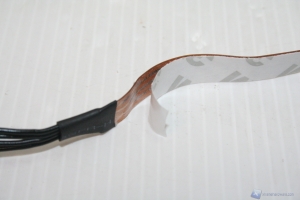

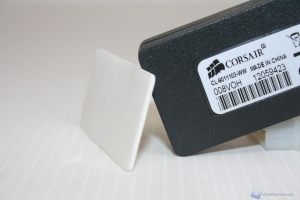

Il montaggio dell’unità centrale, come potrete ben immaginare, è davvero immediato in quanto è compatibile con qualsiasi slot da 3.5” ed i sensori posteriori possono essere fissati con del semplice adesivo, a diretto contatto con le unità oggetto della misurazione termica.

Ora procediamo all’analisi del software Dashboard, sul PC. Facciamo notare che utilizzeremo il dissipatore Corsair H50 per i test e la visualizzazione grafica.
