Thermolab ITX30: Analisi Strutturale
Siamo giunti dunque all’analisi da vicino del Thermolab ITX30, un dissipatore dal costo e dalle dimensioni davvero imbattibili. Il dissipatore è dotato di una ventola preinstallata, di tipologia low profile. Per citare alcune misure, il dissipatore ITX30 ha dimensioni di 100×94×30 mm, ventola inclusa, quindi davvero compatto per quanto riguarda la tipologia slim e ideale per l’installazione in sistemi mini-ITX. Il Thermolab ITX30 è stato progettato in maniera ottimale per un’installazione veloce e semplice infatti ci basterà adagiare il dissipatore sulla nostra CPU e stringere le viti in dotazione dal retro della nostra scheda madre. Passando alla ventola in dotazione, questa misura 80x80x10 mm ed ha valori di pressione statica e dBA davvero molto buoni. Ricordiamo dunque che il Thermolab ITX30 non ha in dotazione nessuna staffa ma basta avvitare quattro semplici viti con relativi supporti. Proprio per questo motivo, l’ITX30 è compatibile solo con socket Intel LGA1156/1155 ed 1150, infatti i supporti per le viti sono stati progettati su misura per i fori di questa piattaforma.
Struttura e base di contatto
Dopo una rapida occhiata generale del dissipatore, passiamo ora ad analizzare la struttura e la base di contatto dell’ITX30. Il dissipatore è un unico blocco in rame con alette molto fitte per massimizzare il flusso verso il centro del dissipatore. Il corpo dissipante, realizzato totalmente in rame è attraversato da due heatpipe a “C’’, anch’esse in rame, con spessore di 6 mm. Tutta la superfice lamellare dell’ITX30 è solder free, infatti, come possiamo notare, non sono presenti segni di saldatura. Ricordiamo che la saldatura delle lamelle migliora solitamente lo scambio termico rispetto alla tecnica della punzonatura. Le 2 heatpipe percorrono il corpo lamellare passando per la base di contatto, realizzata sempre in un blocco di rame. A livello estetico il Thermolab ITX30 non mostra particolari degni di nota, ma spicca per la sua struttura interamente in rame. Le dimensioni, come abbiamo detto, sono davvero ridotte e lo rendono ideale per sistemi dalle ridotte dimensioni. La qualità del dissipatore è nel complesso molto buona e anche l’aspetto è gradevole.
La base di contatto con la CPU è dotata di uno strato di pasta preapplicata e notiamo inoltre una leggera lappatura a specchio per un migliore scambio termico. La base di contatto ricordiamo essere attraversata da 2 heatpipe in rame sempre per facilitare lo scambio termico con la CPU. La base non è di tipo HDT, ovvero con heatpipe a diretto contatto con la CPU.

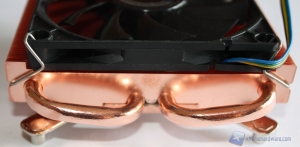

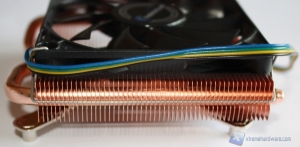

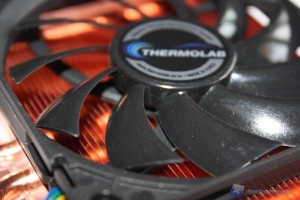

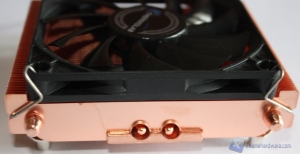

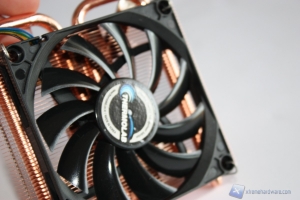

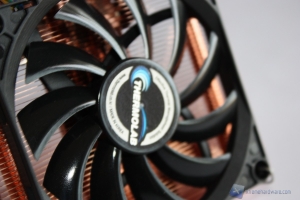

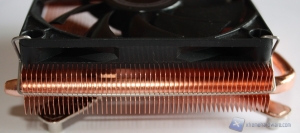

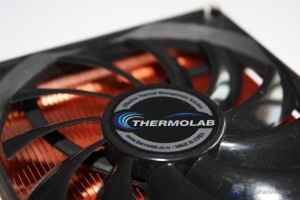

Di seguito delle immagini del dissipatore nella sua completezza:
