NZXT KRAKEN X40: analisi strutturale

Il modello NZXT X40 presenta un radiatore da 140mm contro i canonici 120 o 120x2 delle soluzioni immesse in commercio fin d’ora (fascia enthusiast AIO); vi mostriamo le caratteristiche dettagliate del radiatore: spaziatura delle alette di 1mm, spessore delle alette di 0.1mm, numero di setti del radiatore pari a 13, spaziatura dei setti di 0.89cm, lunghezza dei tubi di 31cm ed infine tolleranze a sinistra di 1.83cm e a destra di 1.43cm. Questo comporta un comportamento termico differente e quindi diverse potenzialità anche con ventole di vario tipo, rispetto ai dissipatori aventi due ventole da 120mm in serie. Facciamo presente che le caratteristiche tecniche del radiatore dell’X40 sono assolutamente identiche al CORSAIR H90. Questo modello si caratterizza per un controllo dei LED RGB e per una grandissima lunghezza delle tubazioni, oltre al già menzionato radiatore potenziato. Procediamo dunque con l’analisi tecnica.

Radiatore, superficie dissipante e tubi

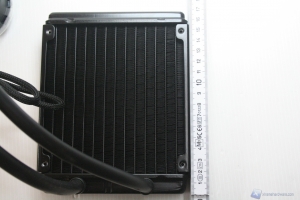

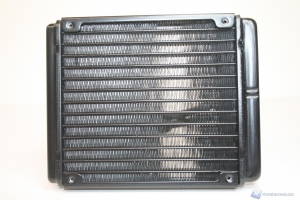

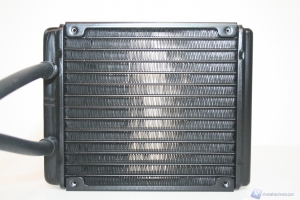

Il radiatore, come avete compreso, è da 140x27mm quindi SLIM ma potenziato di un 16% in larghezza e lunghezza, rispetto ai classici modelli da 120x27mm. Questo permetterà un leggero incremento delle performance. La tipologia è classica e non sono presenti particolarità degne di nota, se non si esclude la tipologia dei tubi che presenta un rivestimento gommato esterno, similmente al Corsair, che presenta le stesse identiche caratteristiche tecniche.

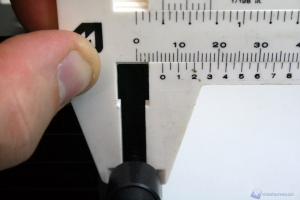

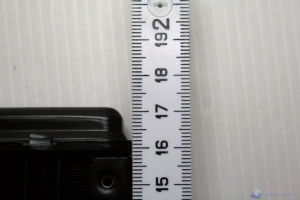

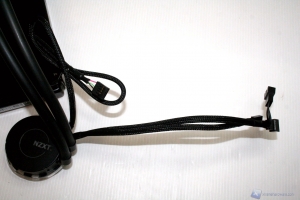

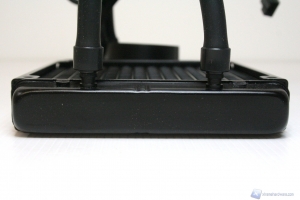

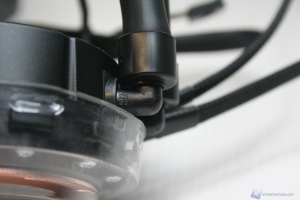

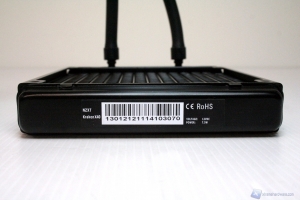

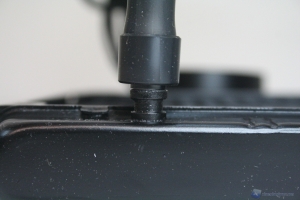

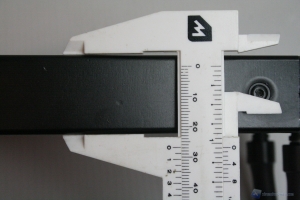

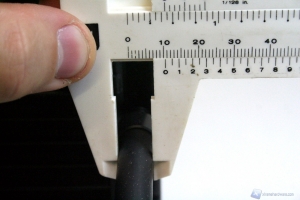

Vi mostriamo alcune fotografie dello spessore e del diametro delle tubazioni, oltre alle tolleranze laterali, utili per verificare la compatibilità con cabinet potenzialmente incompatibili:

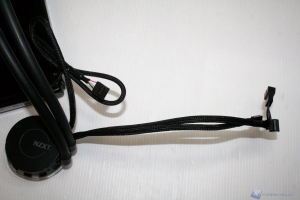

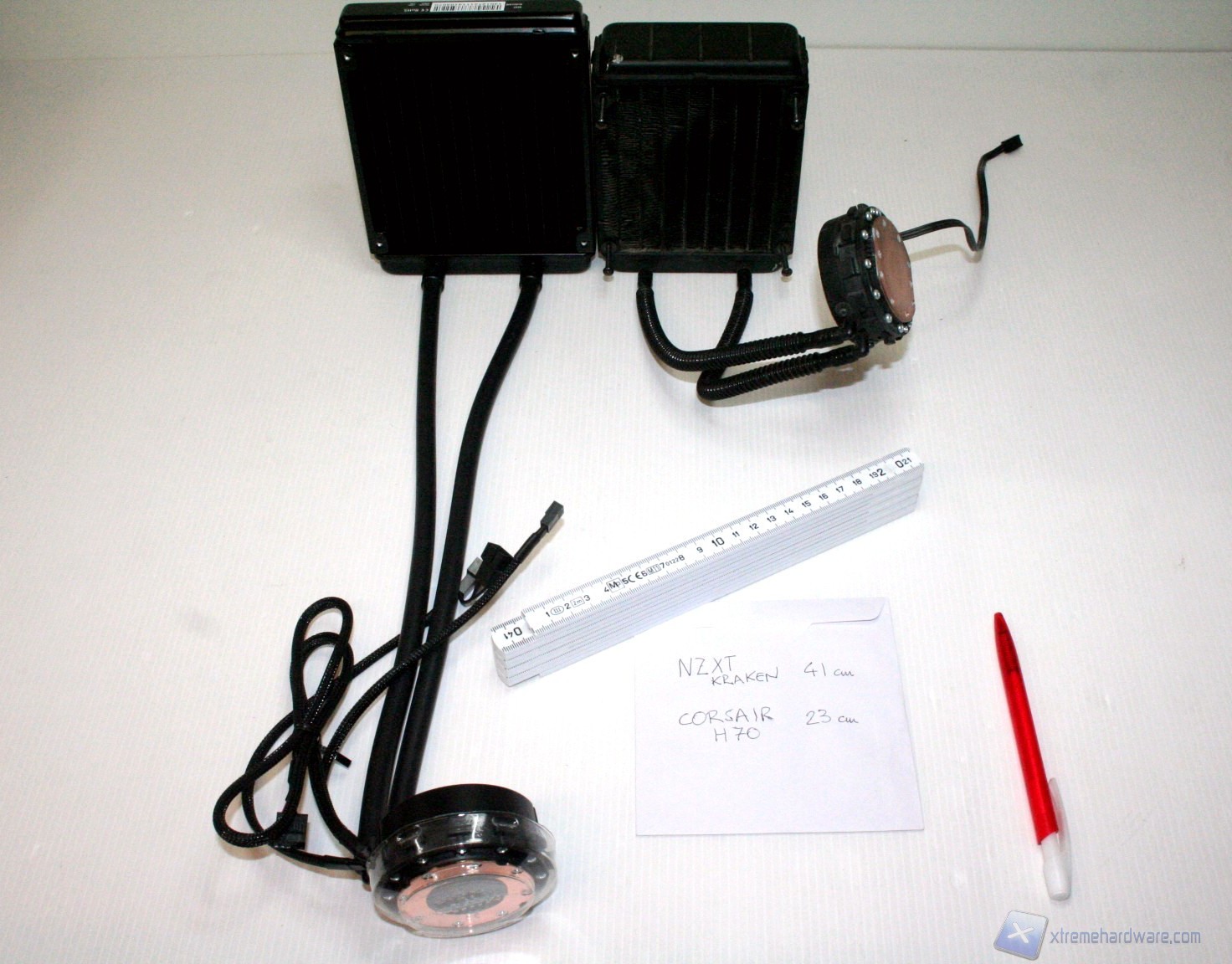

Un confronto fra la lunghezza e la tipologia dei tubi, tra l’X40 ed il Corsair H70:

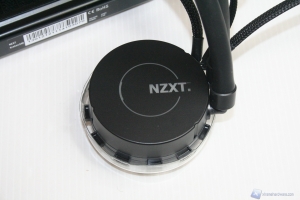

Waterblock, base di contatto

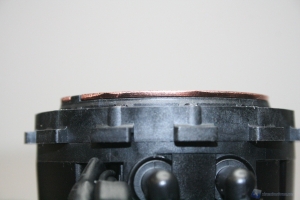

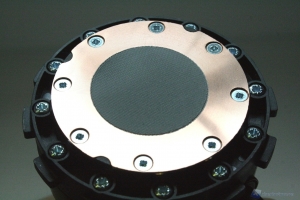

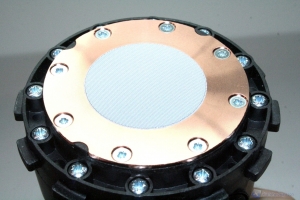

La base è identica al Corsair H90 quindi presenta un buon contatto con L’IHS della CPU; come già fatto presente però è preferibile un sistema di aggancio del tipo Corsair H100i, che presenta un contatto, ed una impronta, decisamente migliore.

NOTA QUALITA’ BASE: una base di contatto che abbia un’elevata efficienza di dissipazione termica richiede una qualità intrinseca della superficie di scambio molto elevata. Ciò è possibile con procedure di lavorazione della base avanzate, che permettano di minimizzare le discrepanze orizzontali della base, che vengono colmate dalla pasta termoconduttiva. In questo campo viene utilizzato il termine “lappatura”, che quindi rappresenta proprio la qualità finale di questo processo. Con il termine “finitura a specchio” si indica invece una particolare lavorazione che porta ad avere una superficie di contatto perfettamente lucida, che rispecchia quindi la luce senza produrre deformazioni locali. Viene ottenuta con tecniche di lavorazione che utilizzano superfici abrasive molto sottili ed è comune in diversi marchi molto famosi, quali Scythe ad esempio.

Particolarità, LED integrati

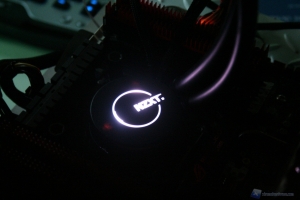

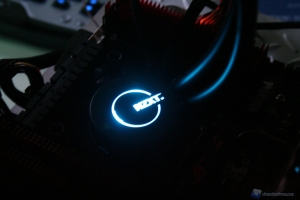

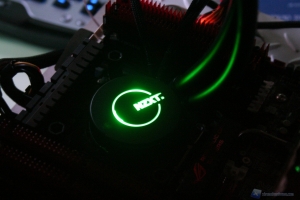

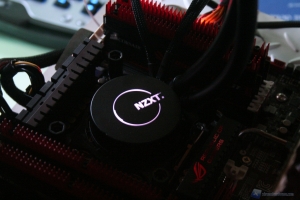

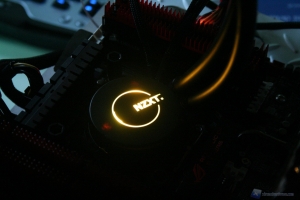

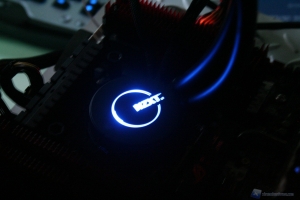

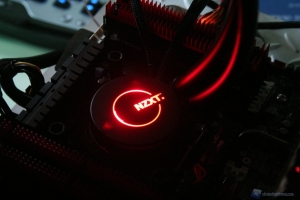

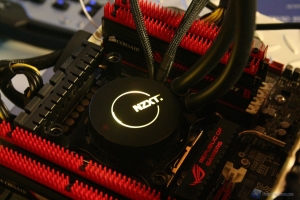

Il dissipatore Kraken X40 permette una regolazione dei LED RGB presenti sopra al complesso pompa-waterblock, tramite il software dedicato. Questo permetterà di selezionare il colore che si desidera in maniera facile e veloce; questa funzionalità è un valore aggiunto notevole perché in concomitanza con paratie finestrate permetterà un grande incremento del fattore estetico nel nostro cabinet. Questo è il risultato finale:

Ventilazione

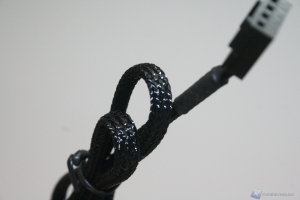

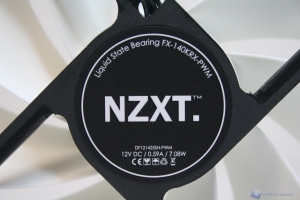

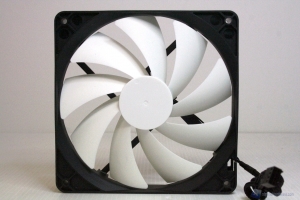

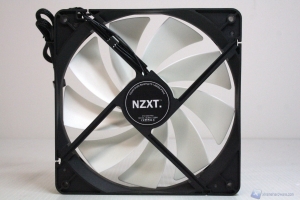

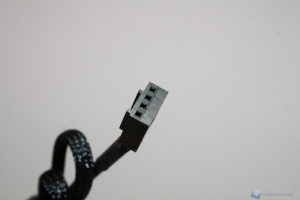

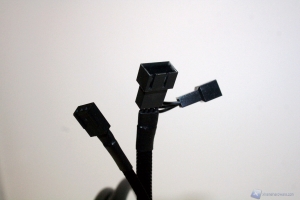

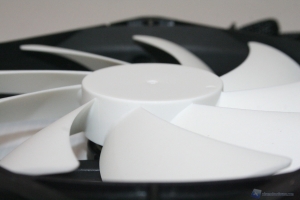

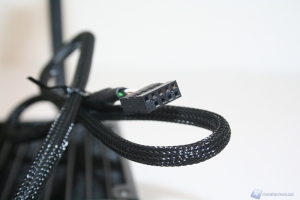

NZXT ha scelto l’adozione del modello FX-140KRX-PWM, che come dice il nome stesso permette una regolazione automatica in base alle impostazioni del software in dotazione. Il modello è valido e presenta 9 pale di ventilazione, aventi un profilo arrotondato ed una lunghezza molto marcata, che arriva quasi in contatto con il frame esterno. Lo sleeving è ottimo e ovviamente il connettore è a 4PIN. Per l’analisi della rumorosità rimandiamo al capitolo dedicato ai test termici. La portata d’aria che genera è molto elevata, così come è elevato il quantitativo di CFM, sebbene però dobbiamo precisare che c’è una differenza fra questo modello ed il Corsair, a favore di quest’ultimo.

Al fine dei test, nell’articolo in lavorazione, vi anticipiamo che abbiamo scelto di utilizzare una ventola Noctua NF-A14 FLX, di modo che sarà possibile comparare i radiatori alla stessa velocità. Vi mostriamo una fotografia sul dissipatore X40:
