Cryorig H7: Analisi Strutturale

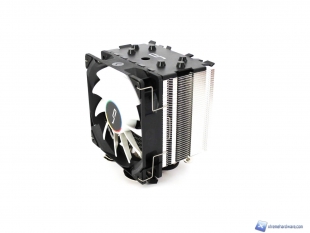

Ci è bastata la cura per il packaging ed il bundle per capire la qualità di questo prodotto ma ovviamente non possiamo esimerci dall’analizzarlo nel dettaglio. Estratto dunque dalle varie confezioni, abbiamo dinanzi il Cryorig H7 che insieme al fratellino H5 allargano la line-up dei prodotti Cryorig. In particolare questi due nuovi modelli cercano di soddisfare tutti coloro che non hanno necessità di comprare un dissipatore top gamma ma semplicemente un prodotto di qualità e che abbia ottime prestazioni/caratteristiche. Nel dettaglio abbiamo un dissipatore con dimensioni 98 mm x 123 mm x 145 mm con un peso complessivo di 711 grammi permettendo dunque un’installazione agevolata nella stragrande maggioranza dei casi grazie all’altezza di soli 145 mm. Il Cryorig H7 inoltre si caratterizza per diverse soluzioni proprietarie e brevettate dalla stessa azienda al fine di migliorare le prestazioni, la qualità e la compatibilità del prodotto. Parlando appunto di compatibilità, una delle caratteristiche principali dell’H7 è senza dubbio l’Heatpipe Convex-Align che, grazie ad una posizione brevettata delle heatpipe nella base, garantisce non solo prestazioni migliori ma anche una riduzione del volume complessivo del dissipatore. Ciò facilita inoltre l’installazione del dissipatore e di RAM anche ad altro profilo senza incorrere in eventuali incompatibilità. Infatti, spostando il baricentro del dissipatore e delle heatpipe si crea maggiore spazio tra socket e slot per le RAM garantendo dunque piena compatibilità con ogni tipo di piattaforma e RAM. Inoltre il design del Cryorig H7 risulta tutto sommato elegante grazie anche ad un copri alette in plastica di colore nero che contrasta con la struttura lamellare color argento.

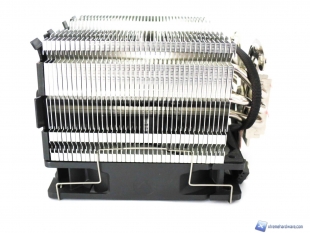

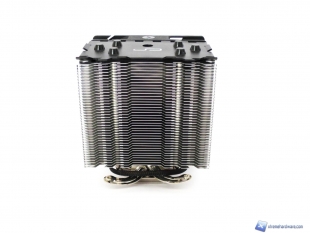

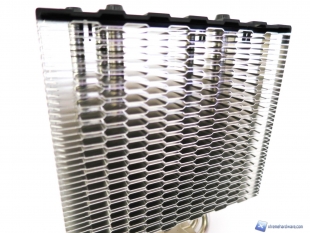

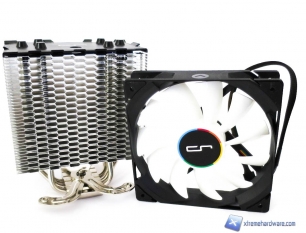

Cryorig ha da sempre proposto ottimi prodotti sia dal punto di vista estetico che prestazionale. L’H7 non è da meno. I dettagli e le caratteristiche uniche di questo dissipatore ci sono tutte. Passando ad un’altra interessante caratteristica, il Jet Fin Acceleration System, notiamo come esternamente il Cryorig H7 presenti una struttura classica dunque composta da lamelle in alluminio per massimizzare lo scambio termico. Ma rimuovendo la ventola, agganciata al corpo del dissipatore tramite due semplici clip metalliche, notiamo come la struttura frontale sia completamente diversa da ogni altro dissipatore visto fino ad ora. Infatti le alette internamente sono state modellate assumendo una forma a nido d’ape: questa struttura serve per ridurre le turbolenze d’aria generate dalla ventola e per convogliare il flusso uniformemente verso la struttura lamellare. Grazie anche alla maggiore apertura delle lamelle, la velocità di espulsione dell’aria calda aumenta, massimizzando quindi lo scambio termico. La struttura a nido d’ape (Hive Fin) è un altro brevetto della stessa Cryorig che si è così assicurata un’altra interessante tecnologia per migliorare le prestazioni complessive dei propri dissipatori ed in questo caso del Cryorig H7. Oltre alla struttura a nido d’ape interna, notiamo che anche la parte posteriore è sagomata per convogliare il calore verso l’esterno.

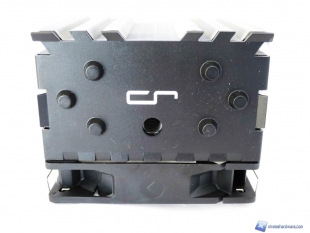

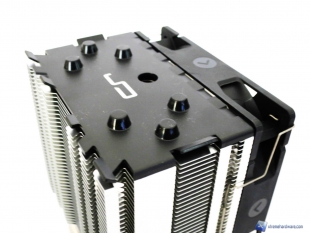

Come abbiamo visto prima, Cryorig non ha voluto sacrificare nemmeno l’aspetto estetico dei propri prodotti tant’è che sopra alla struttura lamellare composta da ben 40 alette in alluminio troviamo nella parte superiore un plate di plastica che funge anche da protezione per la struttura lamellare. Inoltre notiamo come le heatpipe siano anch’esse protette da questo plate in plastica a differenza dei cappucci che hanno una finitura lucida rispetto a quella opaca di tale superficie. Vediamo anche come sia stato apposto il logo del brand su tale superfice.

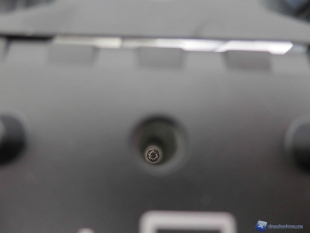

Non sfugge inoltre il foro circolare nel plate che prosegue attraverso l’intera struttura lamellare per arrivare alla base di contatto del dissipatore. Vi domanderete a cosa serva questo foro e bene come vedremo a breve serve a rimuovere la struttura di ritenzione (anche questa sotto un brevetto) dal dissipatore utilizzando un cacciavite a spacco.

Struttura e base di contatto

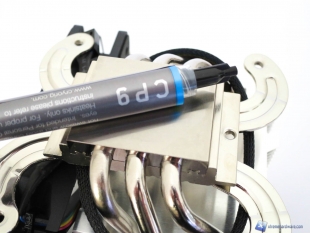

Ora spostandoci verso la base di contatto con la CPU noteremo anche questa volta essere presente un film protettivo che dovrà essere rimosso prima di installare il dissipatore sulla CPU. La base di contatto del Cryorig H7 è di medie dimensioni ed è interamente in rame nickelato che serve a proteggerlo dalla corrosione che si potrebbe avere con il passare del tempo.

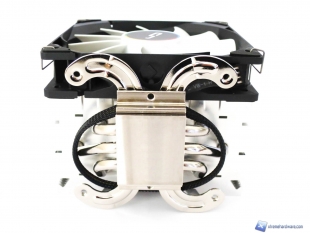

Solo ora dunque possiamo notare inoltre come la base di contatto ben rifinita e quasi a specchio sia attraversata da un totale di 6 heatpipe divise in due gruppi da 3. Tali heatpipe hanno uno spessore di 6 millimetri ciascuna ed assicurano un eccellente scambio termico. Come detto la particolare struttura delle heatpipe prende il nome di Heatpipe Convex-Align ed assicura una struttura ottimizzata permette non solo l’installazione di RAM di qualunque tipo ma anche un allineamento ottimizzato con la CPU garantendo dunque la massima efficienza a livello termico.

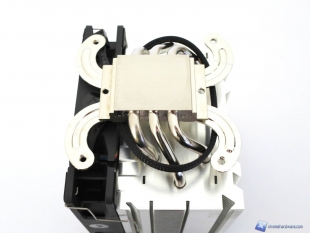

Avrete notato inoltre dalle immagini precedenti come sia presente anche un ulteriore brevetto della Cryorig e cioè l’X-Bar che consiste in questo supporto in metallo a forma di X removibile che assicura un’installazione veloce e precisa sia con i socket Intel sia con quelli AMD. Tale struttura semplifica il montaggio e l’installazione grazie anche al fatto di essere dotata semplicemente di quattro fori filettati che serviranno per avvitare le viti fornite in dotazione senza stare dunque ad installare supporti, viti extra etc.

Prima di procedere alla fase di test andiamo ad analizzare le ventole fornite in dotazione.
