Nvidia GeForce GTX 275 896MB DDR3 - Prime Impressioni

Indice articoli




Prime Impressioni

SCATOLO

La scatola ricalca il design che POV ci propone oramai da anni, molto bella a mio avviso, ma alla lunga stancante.

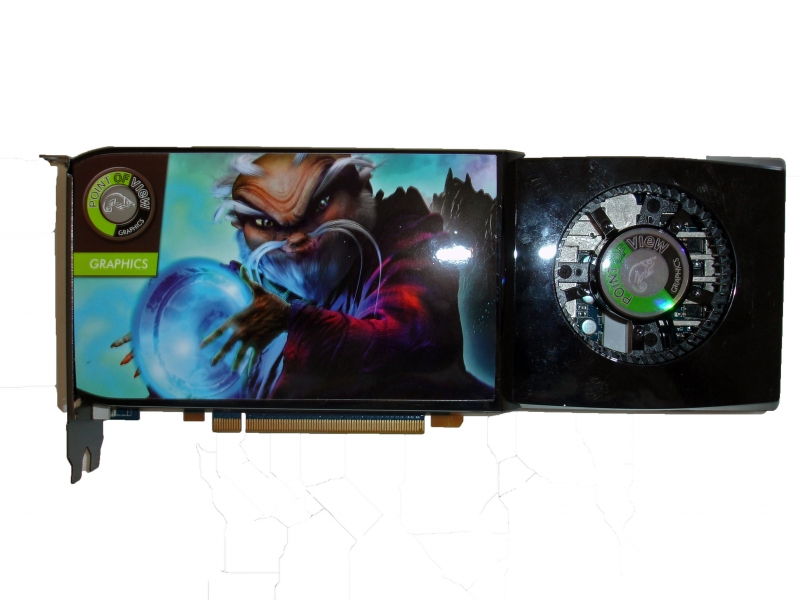

VGA1

La Vga è in assoluto una Reference Design, dissipatore stock, frequenze consigliate da nVidia, diciamo una versione “tranquilla” . Presenta 2 Porte DVI-I e un uscita S-VIDEO

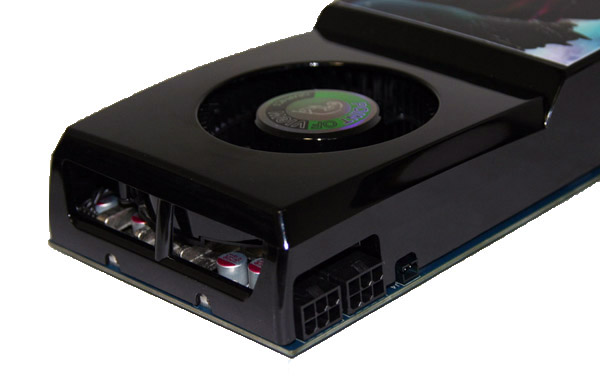

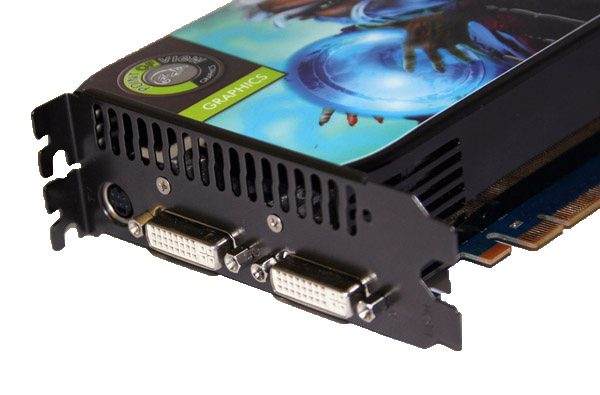

Cooler_and_PSU IO_PANEL_copia
L’alimentazione è affidata ai classici 2 connettori 6 PIN. Gli alimentatori moderni ne hanno almeno uno; Point of View include anche un adattatore per convertire i tradizionali molex.

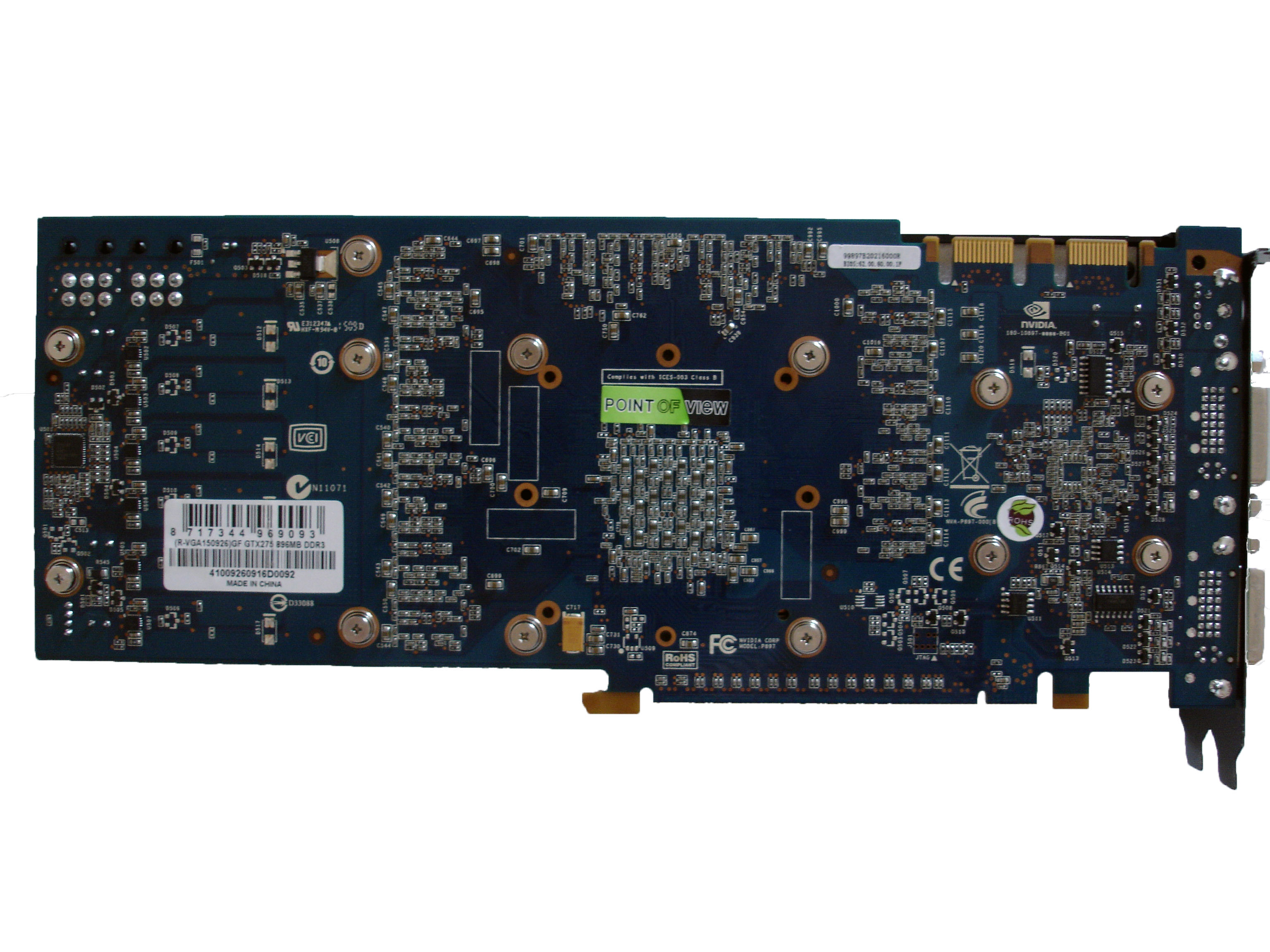

BACK

Guardando il PCB ci arriva ulteriore conferma che il prodotto è assolutamente reference e tutta la componentistiva elettrica si raccoglie principalmente sotto la GPU e il Decodificatore HD.

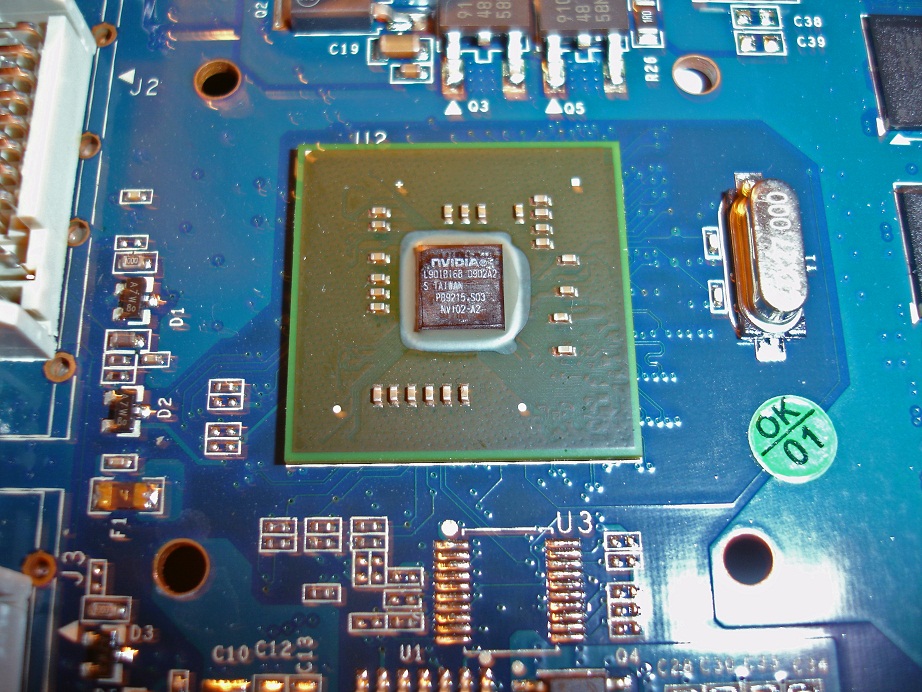

DSC02247


Abbiamo smontato le 14 viti che tengono il dissiparore attaccato al pcb e senza alcuna difficoltà abbiamo avuto accesso al cuore della VGA.

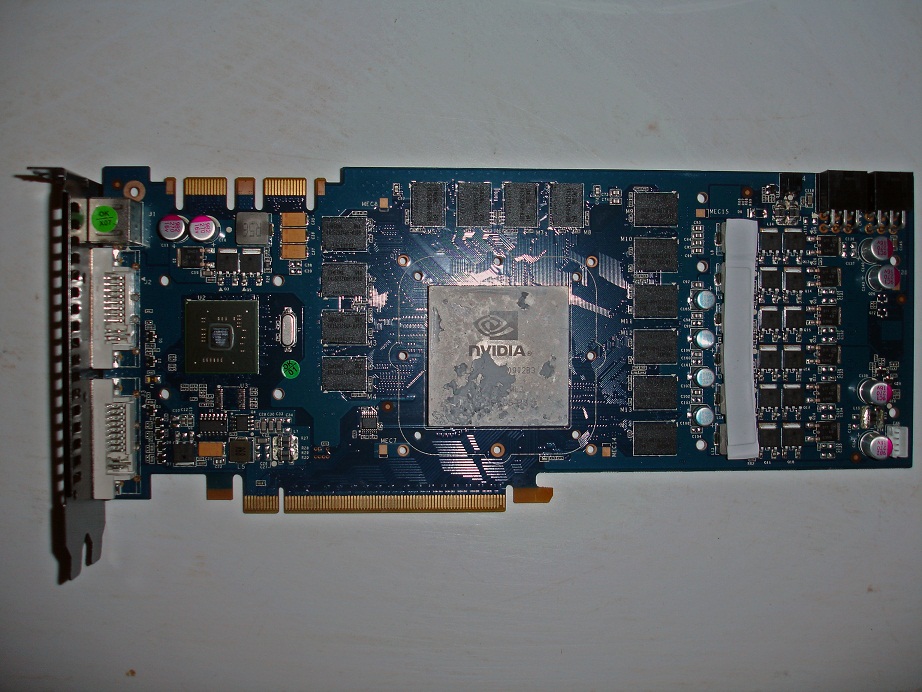

GTX_UNDERCOVER


Tolto il dissipatore ci troviamo di fronte al consueto HIS grigio che copre il core della gtx 275 e alle GDDR3 disposte nel tradizionale layout a “U rovesciata” con 14 Chip da 64 MB. Da notare anche la piastra di ritensione piazzata attorno al core al fine di stabilizzare e irrigidire l’area del pcb attorno al core.

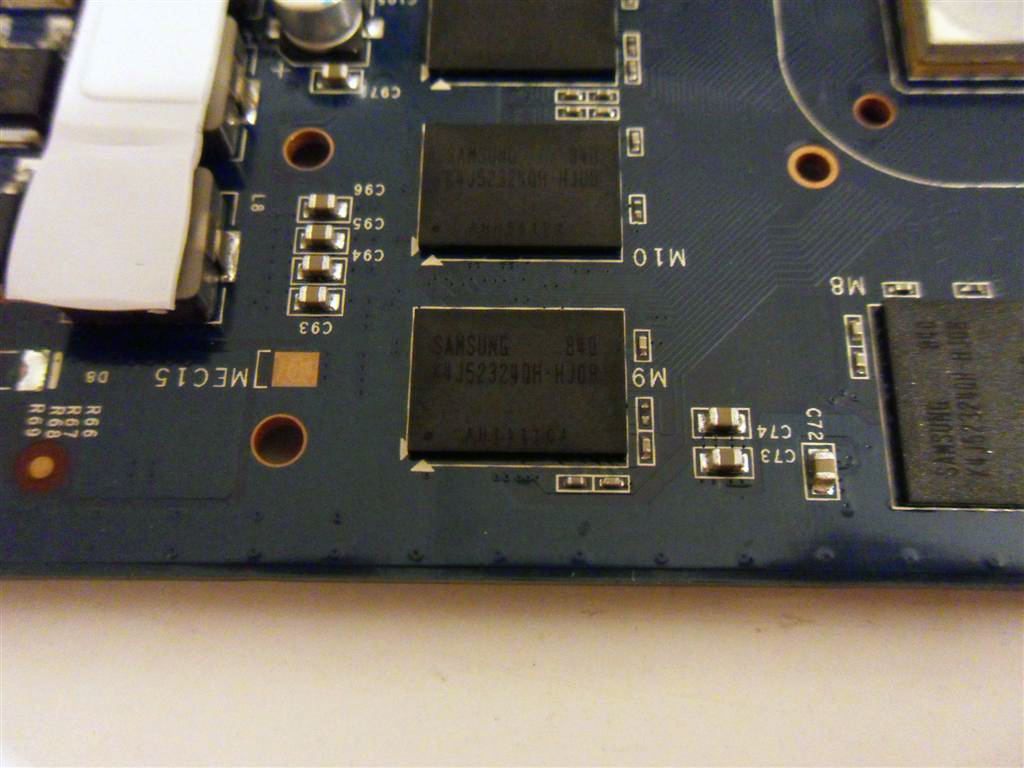

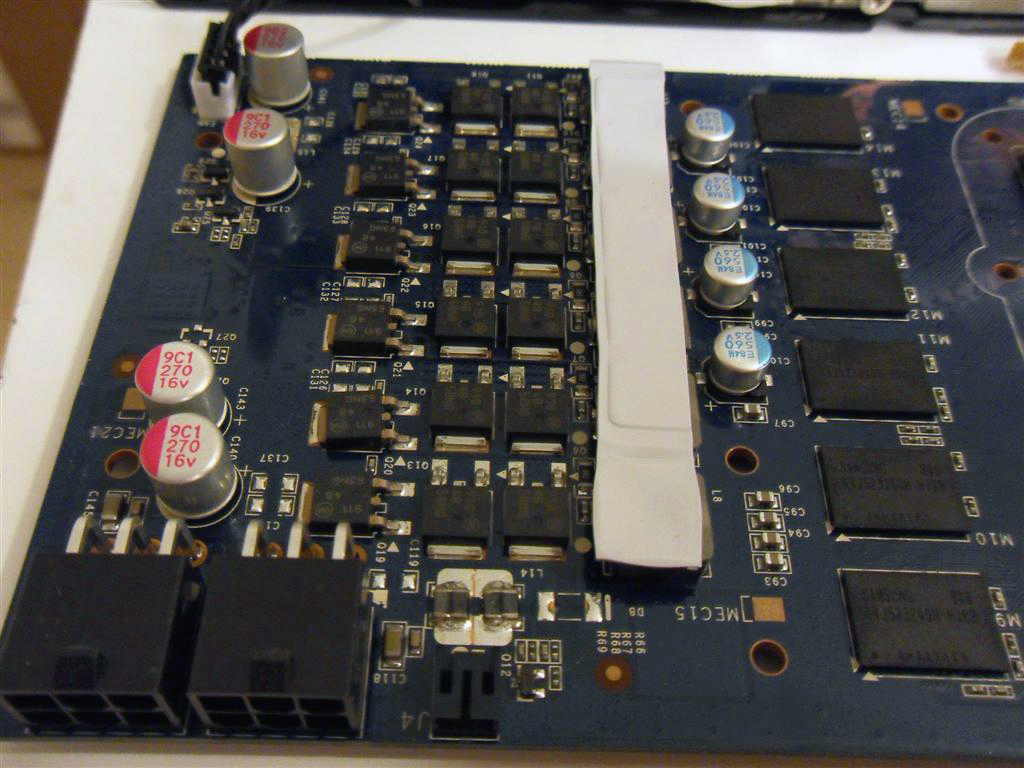

Le memorie utilizzate sono le Samsung K4J52324QH-HJ0 con latenza da 0,833ns, operanti alla velocità di 1100Mhz ma con capacità di lavorare fino a 1250Mhz. In effetti queste frequenze si raggiungono molto facilmente in overclock. L’unica differenza visibile ad occhio tra la GTX 275 e la sorella maggiore GTX 280 consiste nell utilizzo di una alimentazione a 6 fasi e di due condensatori disposti vicino al connettore SLI.

FOTO_GTX_POWER_PHASE GTX_MEMORY

TEST SETUP E BENCHMARK

SISTEMA DI TEST

  • Amd Phenom X4 955 BE @3,9Ghz
  • Asus M4n82 Deluxe 980a 3 WAY SLI
  • A Data Vitesta Extreme 1066+
  • 2x Western DIGITAL Caviar Black 1TB RAID
  • SistemaOperativo Windows 7 Ultimate e Ultimi Drivers

Schede Video Comparate

  • Gainward GTX 260 216sp 896 Mb
  • Gainward GTX 260 216sp 896Mb SLI
  • TwinTech GTS 250 512Mb
  • Twintech GTS 250 512Mb SLI
  • Ati Radeon HD 4890 1Gb

TEST

  • 3DMark 2001SE
  • 3DMark 2003
  • 3D Mark 2005
  • 3D Mark 2006
  • 3D Mark Vantage

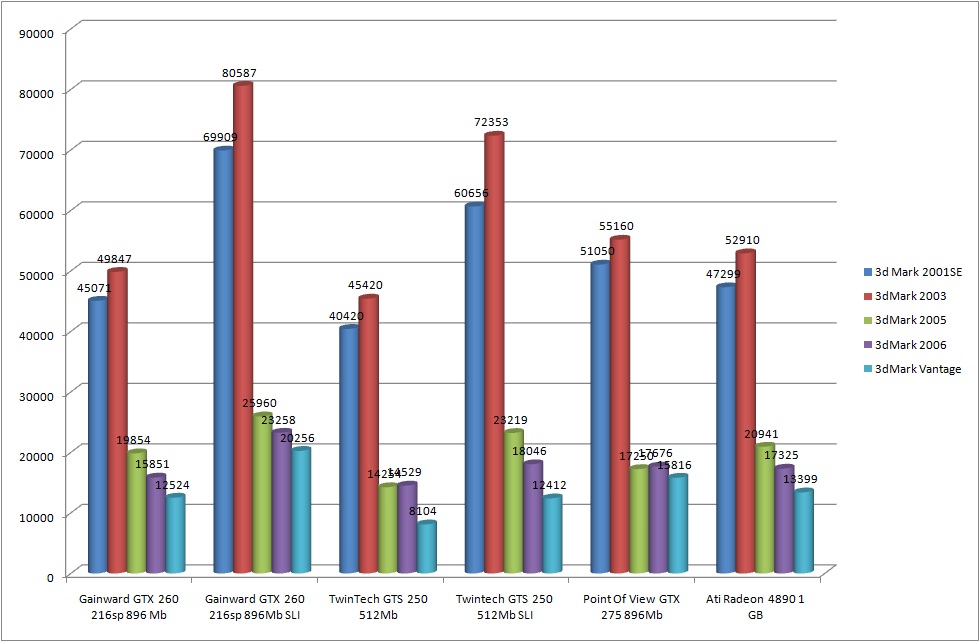

In questi due grafici analizziamo le prestazioni assolute nei 5 benchmark sulla media di cinque test per piattaforma e le prestazioni relative alla GTS 250, prodotto meno performante tra quelli testati,e basato sulla vecchia architettura G92 .
Da notare che la Ge Force GTX 275 supera in quasi tutti i test la rivale HD4890 e la GTX 260 216p seppure sia una Gainward Golden Sample Go Like Hell, notevolmente overcloccata dalla fabbrica.
Interessante anche il grafico sull'incremento prestazionale rispetto a GTS250, scelta non a caso dalla redazione poiché ad oggi rappresenta il prodotto entry level della fascia gaming. In funzione di questo abbiamo inserito anche le prestazioni della VGA in SLI, per valutare l'incremento che si avrebbe aggiungendo, scheda madre e alimentatore permettendo, una seconda scheda video, piuttosto che acquistandone una nuova.

grafico_3dmark

La GTX 275, si dimostra la prima della classe tra i prodotti testati, solo una configurazione SLI può superarla, ma non sempre si ha a disposizione una scheda madre che supporti tale tecnologia.
Come nelle intenzioni di nVidia, la vga si colloca in diretta concorrenza con la HD4890.

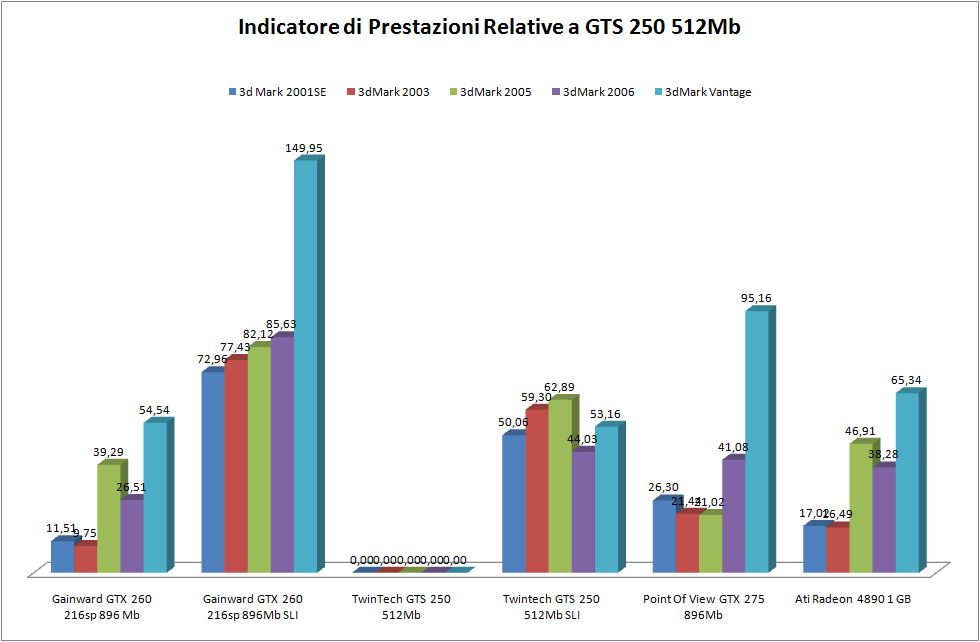

prestazioni_GTS_250_512mb

Da notare anche come la GTX275 prenda le distanze dalle concorrenti man mano che si “appesantisce” l’applicativo con cui si misurano le prestazioni, segno di quanto l’architettura di questo prodotto tragga giovamento dall utilizzo delle API per cui è ottimizzata e degli effetti utilizzati nelle versioni piu recenti. Nel 3dmark Vantage addirittura surclassa il sistema SLI di GTS250, di cui soprattutto in questo test si comincia ad avvertire la “vecchiaia”.
