Riotoro Enigma G2 750W - Seasonic alla seconda - L’Alimentatore

Indice articoli

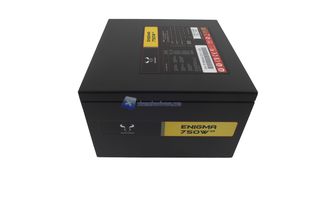

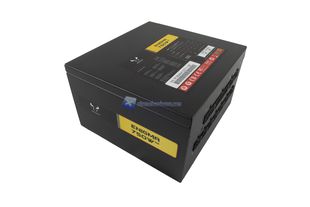

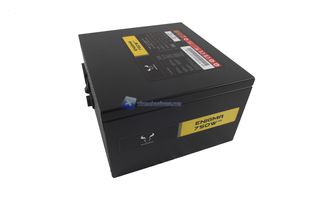

Passando a dare uno sguardo all’alimentatore possiamo osservare un design classico di un moderno alimentatore interamente modulare. Le dimensioni di 86 x 180 x 150 mm sono leggermente inferiori rispetto ad un classico alimentatore. Ciò permette un utilizzo più ‘’completo’’ e in diverse build rispetto un alimentatore classico. Nel dettaglio abbiamo un’unità verniciata interamente di colore nero e messa in forte contrasto dai due adesivi inerenti la serie di colore nero con sfondo giallo sul Wattaggio del modello in questione. Lo chassis è come sempre in metallo e l’assemblaggio e qualità sono validi.

Riotoro Enigma G2 750W 8 Riotoro Enigma G2 750W 9 Riotoro Enigma G2 750W 10

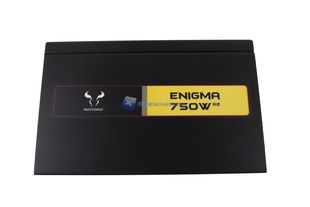

Lateralmente possiamo meglio osservare l’adesivo riportante il logo e brand, la serie e il Wattaggio (in questo caso 750W).

Riotoro Enigma G2 750W 12

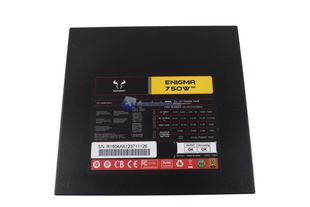

Nel lato superiore trova posto il classico adesivo riportante la tabella con gli Amperaggi per linee, la potenza massima e tante altre informazioni riguardanti le specifiche operative dell’alimentatore.

Riotoro Enigma G2 750W 13

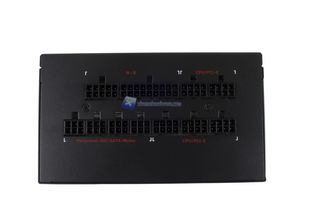

Posizionando l’alimentatore frontalmente osserviamo gli ingressi per i cavi modulari inclusi nel bundle. Troviamo la solita organizzazione per ‘’comparti’’. In alto andranno i cavi per la scheda madre mentre nella fila inferiore quelli per le schede video e le periferiche quali SSD e Hard Disk.

Riotoro Enigma G2 750W 14

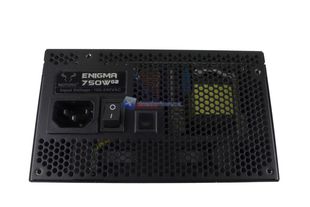

Nel lato posteriore invece troviamo la griglia per il riricolo d’aria, l’ingresso per il cavo di alimentazione, il tasto di accensione/spegnimento generale, l’adesivo del modello/serie e infine il tasto per attivare o meno la funzione e controllo ventola Hybrid Silent (in tre profili Fanless Mode, Silent Mode e Max Cooling Mode) relativa la già silenziosa ventola da 120 mm con Fluid Dynamic Bearing.

Riotoro Enigma G2 750W 16

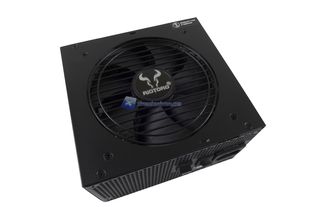

Andando a capovolgere l’alimentatore abbiamo dunque la griglia con in bella vista il logo Riotoro e la ventola da 120 mm.

Riotoro Enigma G2 750W 15

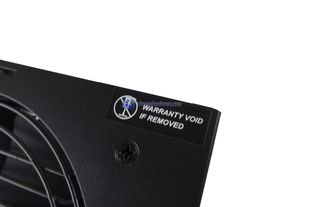

Nell’angolo superiore destro troviamo il consueto adesivo che ci ricorda che se rimosso perderemo la garanzia di ben 10 anni. Operazione comunque necessaria per mostrarvi l’interno dell’alimentatore.

Riotoro Enigma G2 750W 17

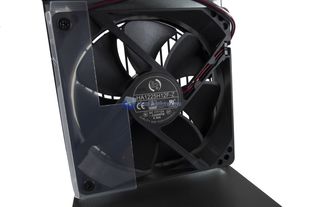

Rimosse le quattro piccole viti nere ai lati dello chassis del lato inferiore apriamo l’alimentatore e troviamo subito la ventola da 120 mm con connettore a 3 pin Hong Hua modello HA1225H12F-Z da 12 V, 0.58 A e 2200 RPM. Nuovamente ricordiamo ventola da dotata del meccanismo Fluid Dynamic Bearing.

Riotoro Enigma G2 750W 18

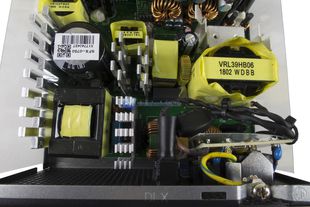

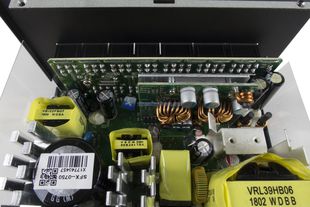

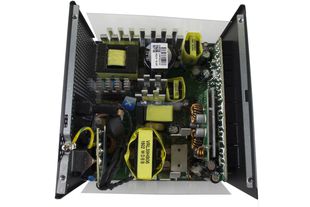

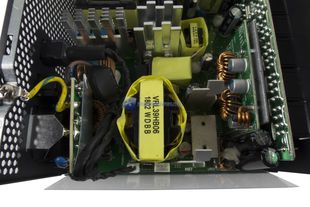

Dalla ventola passiamo al PCB e alla componentistica dell’alimentatore Riotoro Enigma G2 da 750W. Ricordiamo anche che la serie Enigma di Riotoro adotta la piattaforma Seasonic Focus. Osservando la disposizione dei componenti e i componenti stessi possiamo dire che il tutto è abbastanza ordinato e ben dissipato. Troviamo quattro dissipatori in alluminio di buone dimensioni in corrispondenza delle zone a dissipazione passiva. Il resto verrà dissipato attivamente dalla ventola da 120 mm.

Riotoro Enigma G2 750W 19 Riotoro Enigma G2 750W 20 Riotoro Enigma G2 750W 21 Riotoro Enigma G2 750W 22 Riotoro Enigma G2 750W 23

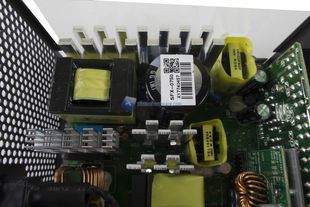

Notiamo inoltre come la sezione APFC impieghi un singolo condensatore Nichicon 650uF/400v con soglia di temperatura massima di 105°C.

Riotoro Enigma G2 750W 20

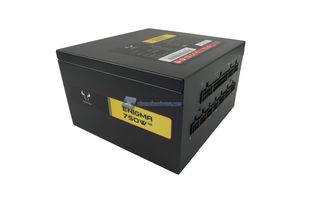

Richiudiamo il tutto per passare alle nostre considerazioni circa questo alimentatore.

Riotoro Enigma G2 750W 11

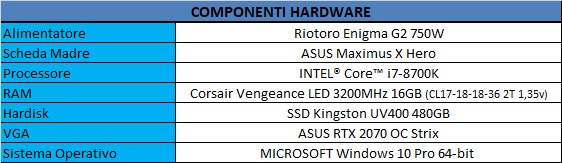

La configurazione impiegata è stata la seguente.
