SE-214X: analisi strutturale



Struttura, heatpipes e superficie dissipante

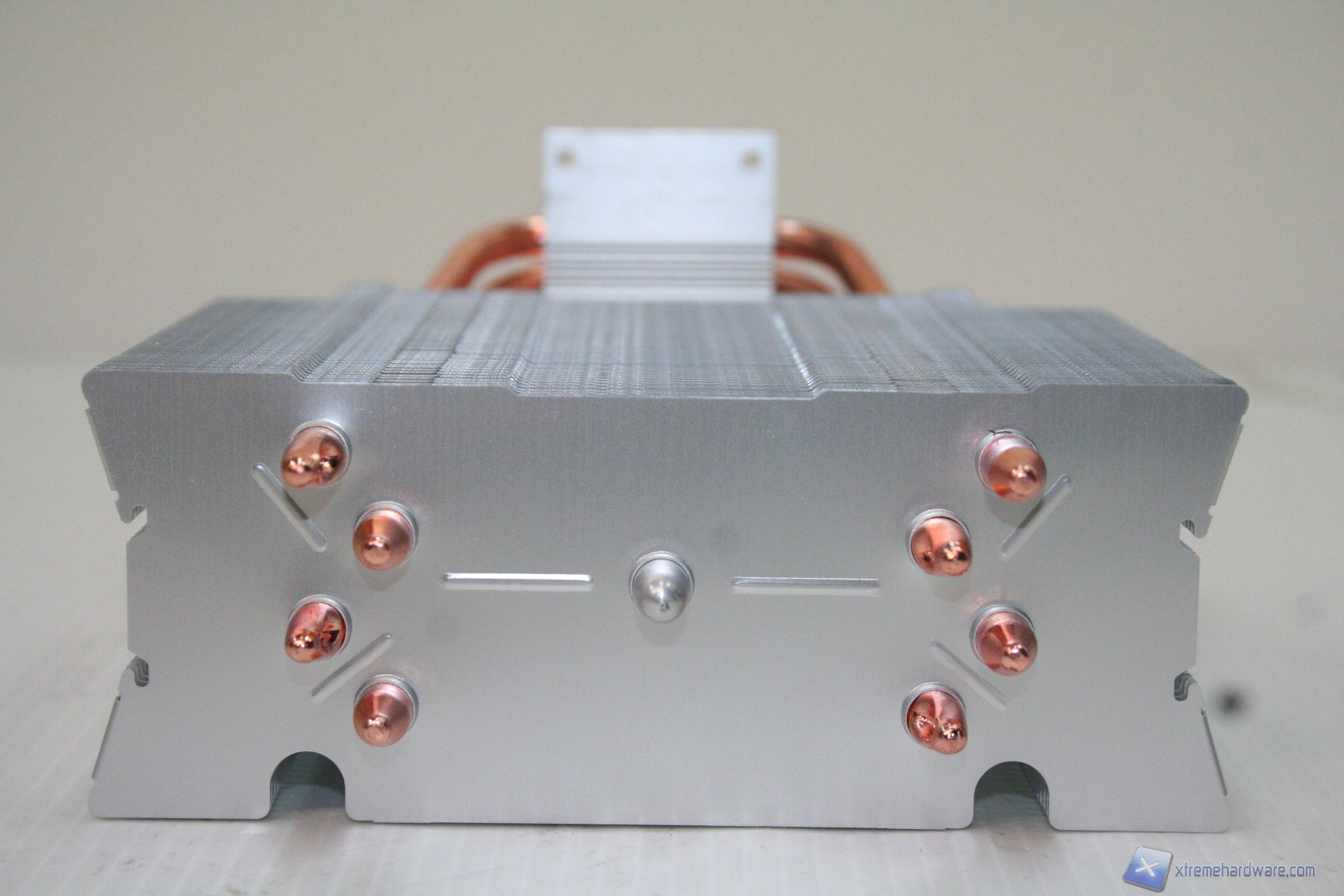

La struttura del radiatore è a singola torre, classica per concezione, ma presenta qualche elemento moderno tra cui un taglio delle alette di raffreddamento sulla base ed un orientamento sfalsato posteriormente, che aiuterà nella compatibilità con ram ad elevato profilo frontalmente. Presenta quattro Heatpipes a contatto diretto HDT e le dimensioni complessive sono abbastanza standard. La tipologia a singola torre permette un forte contenimento in prodondità, il che facilita quindi l'installazione di RAM ad alto profilo, in associazione ad una ventola frontale. Il dissipatore viene fornito con un modello proprietario da 120mm, ma come abbiamo anticipato è possibile montarne due, in Push/Pull. Il materiale delle alette è ovviamente alluminio e non sono eccessivamente fitte, nonostante presentino un numero elevato. Le heatpipes presentano una discreta scudatura terminale, anche se la tipologia è standard.

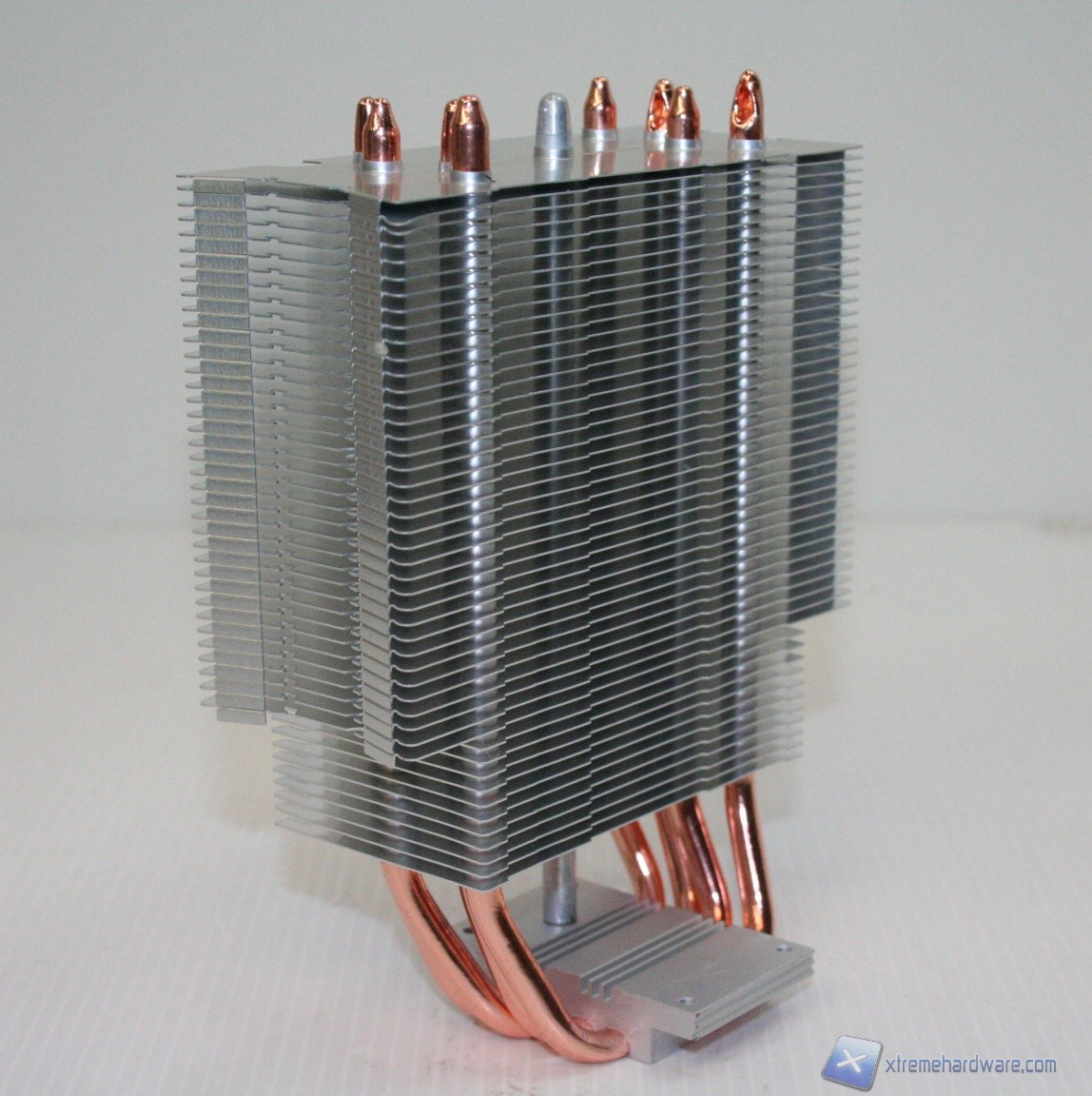

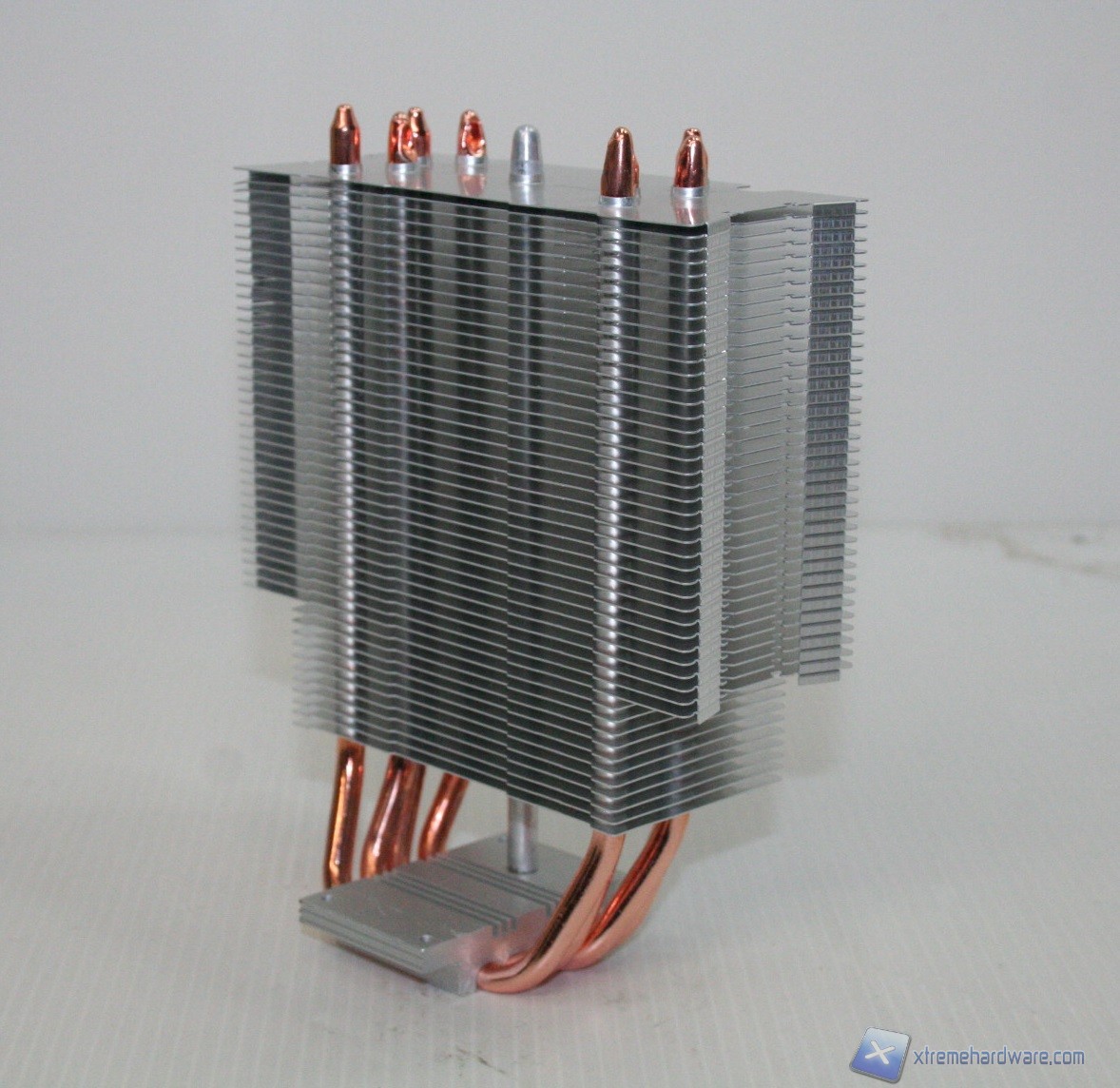

SSTONE SFX 600 00016SSTONE SFX 600 00017

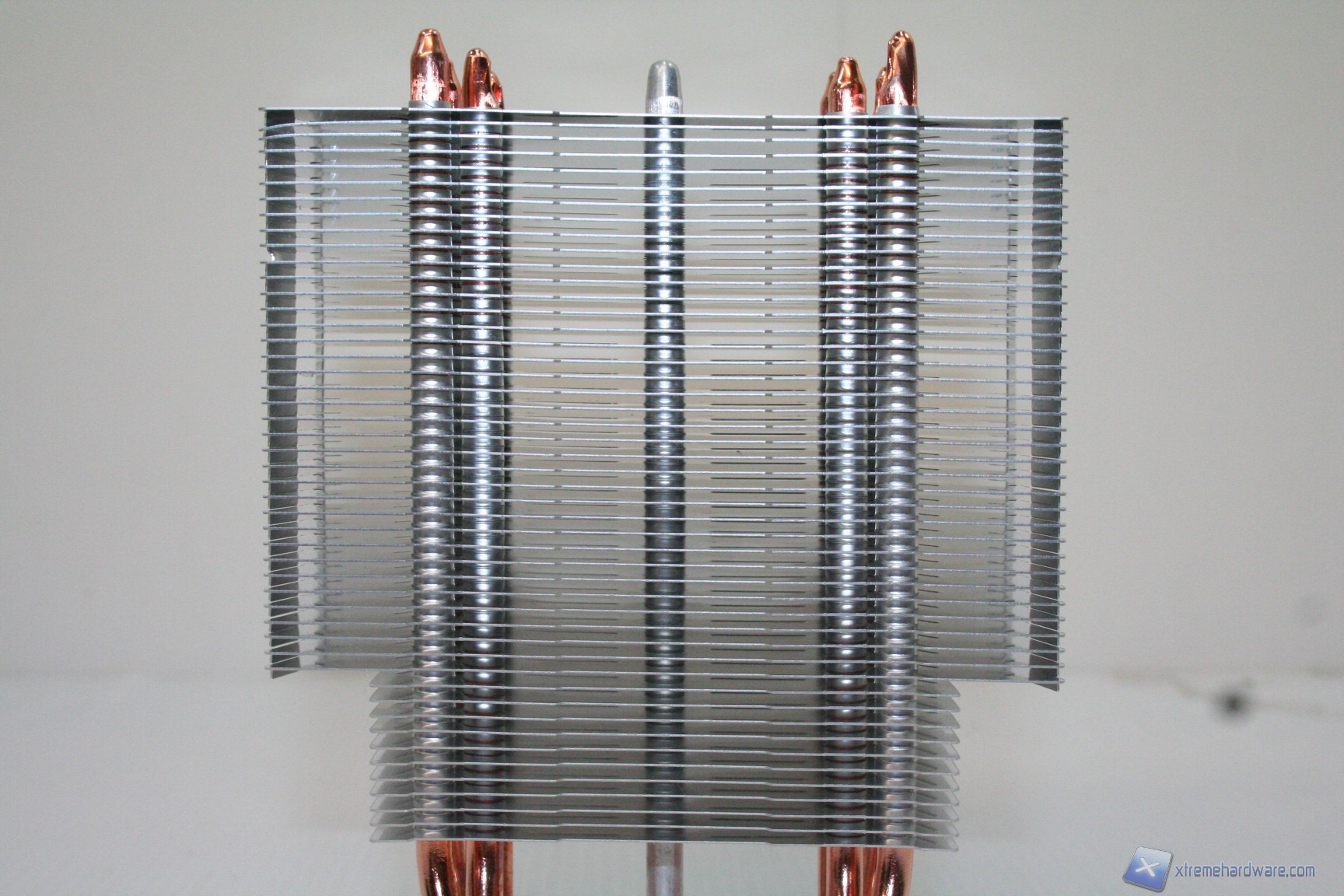

SSTONE SFX 600 00018SSTONE SFX 600 00019

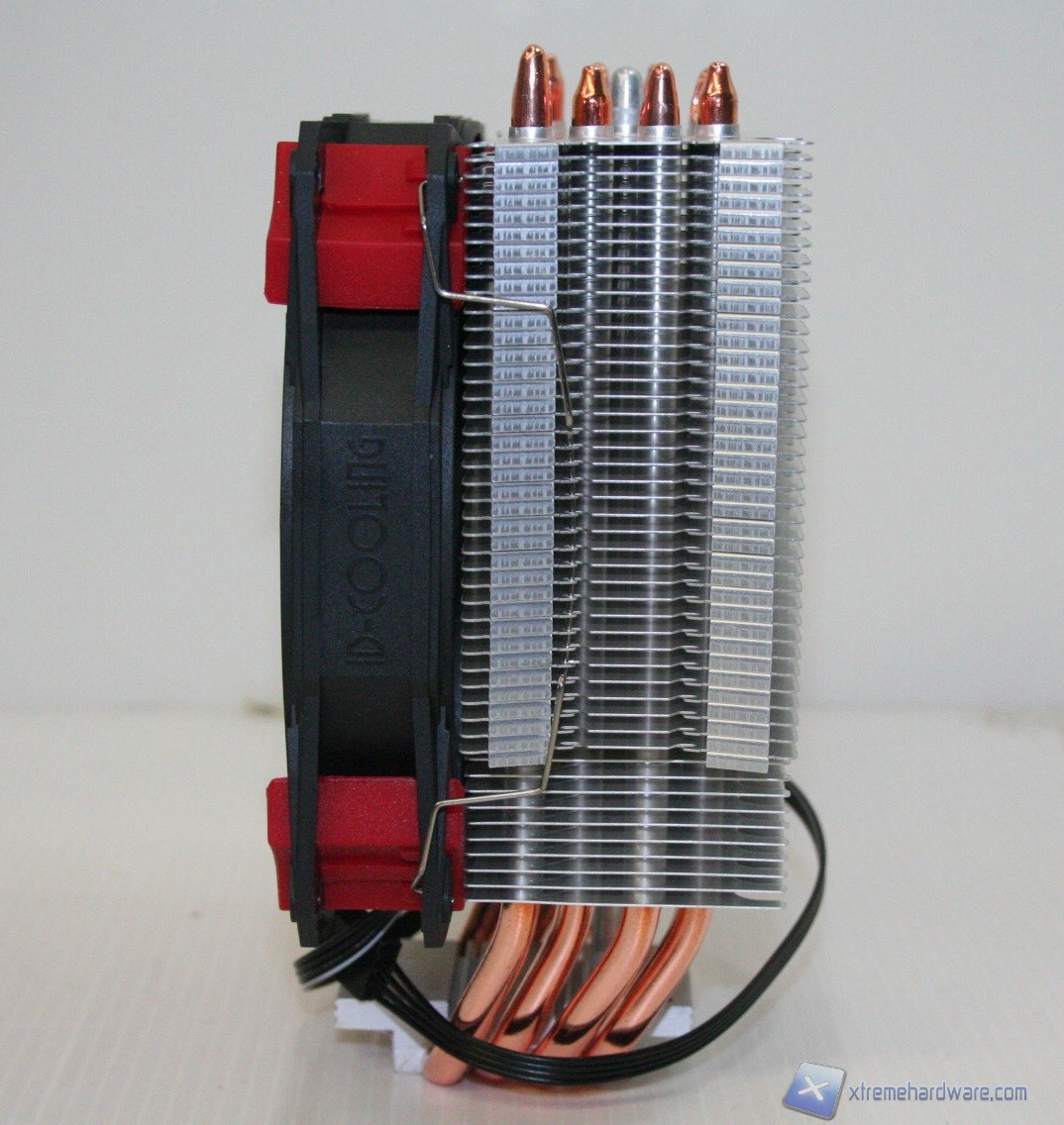

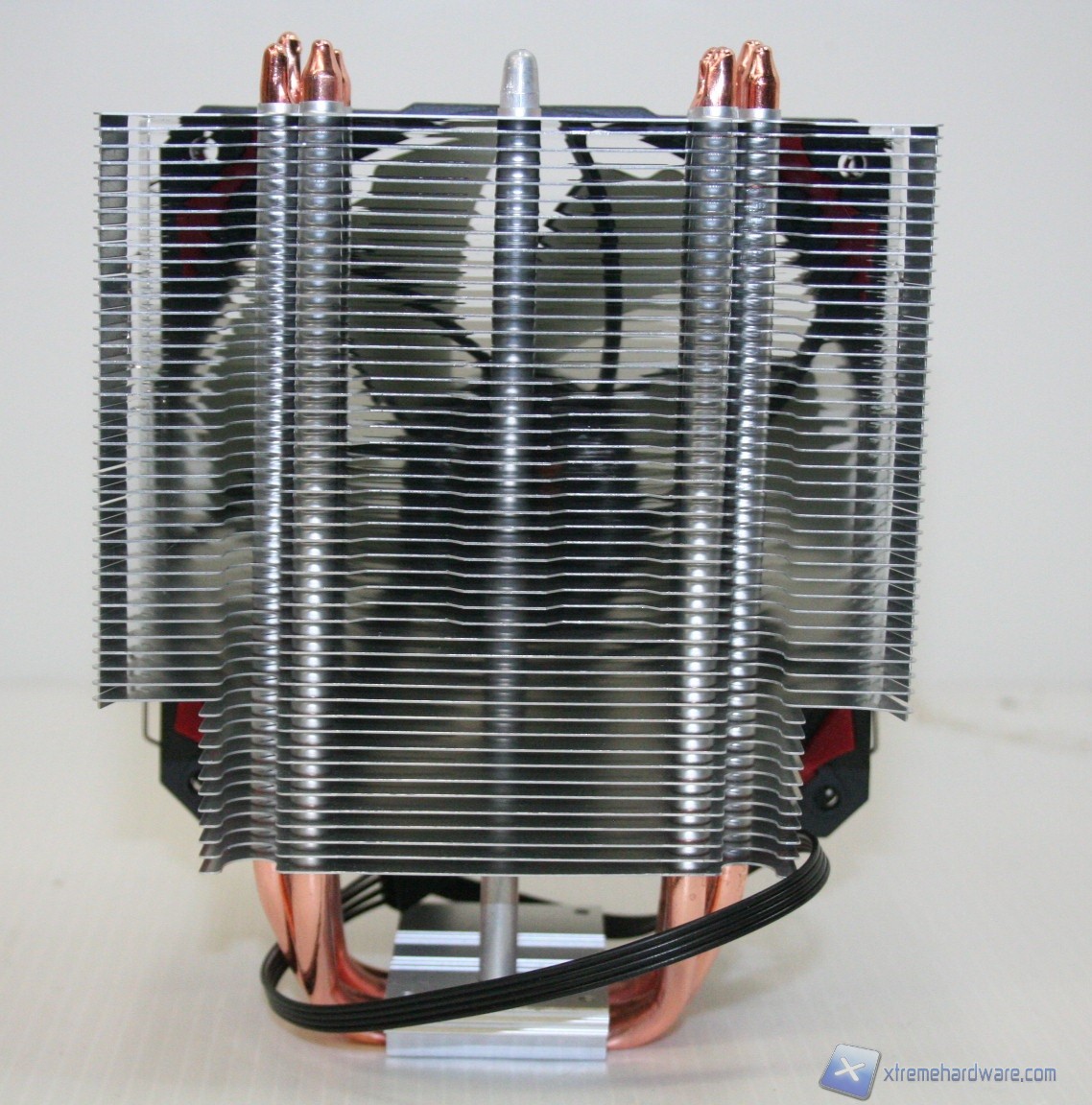

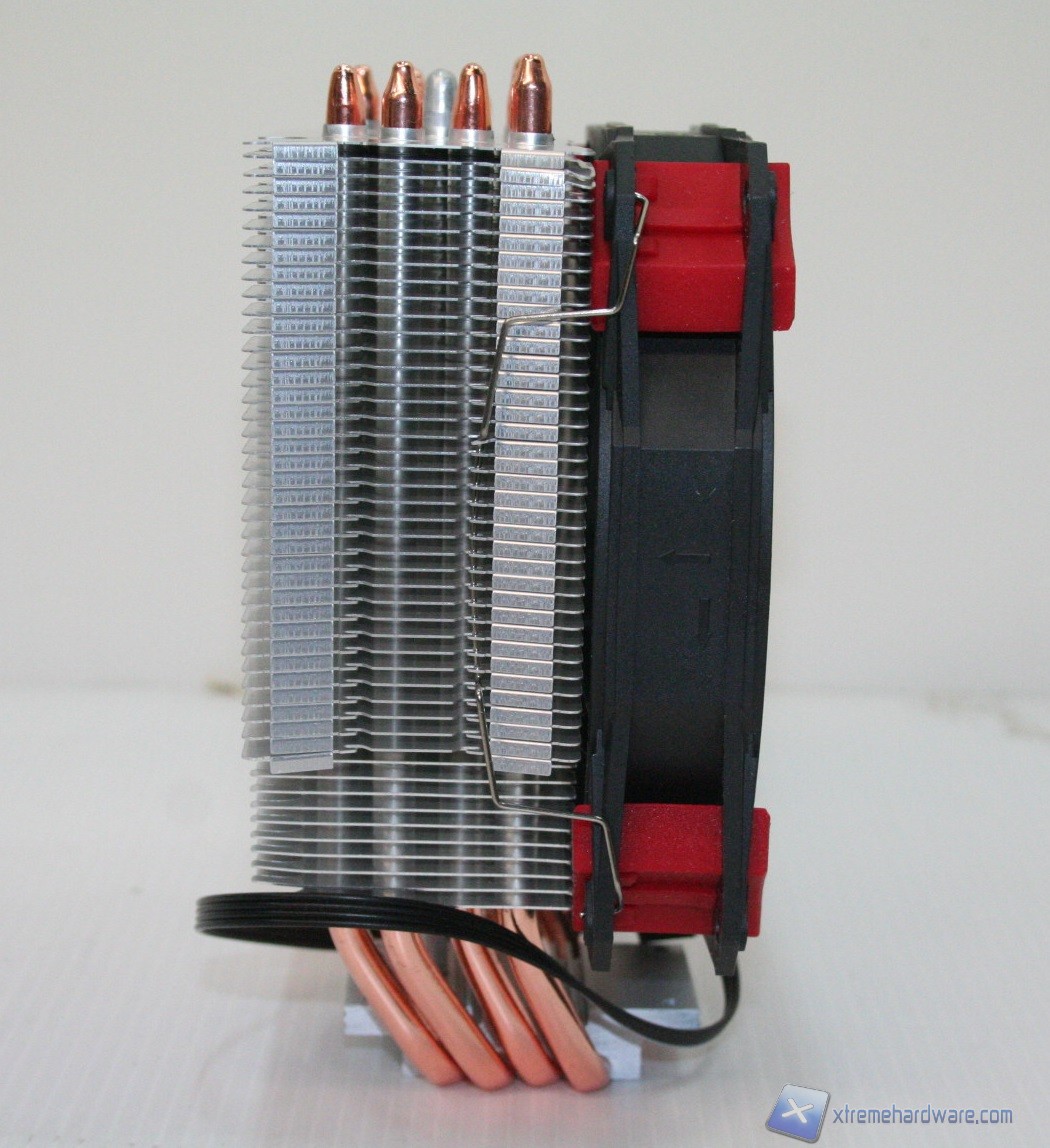

Uno sguardo al dissipatore con la ventola installata:

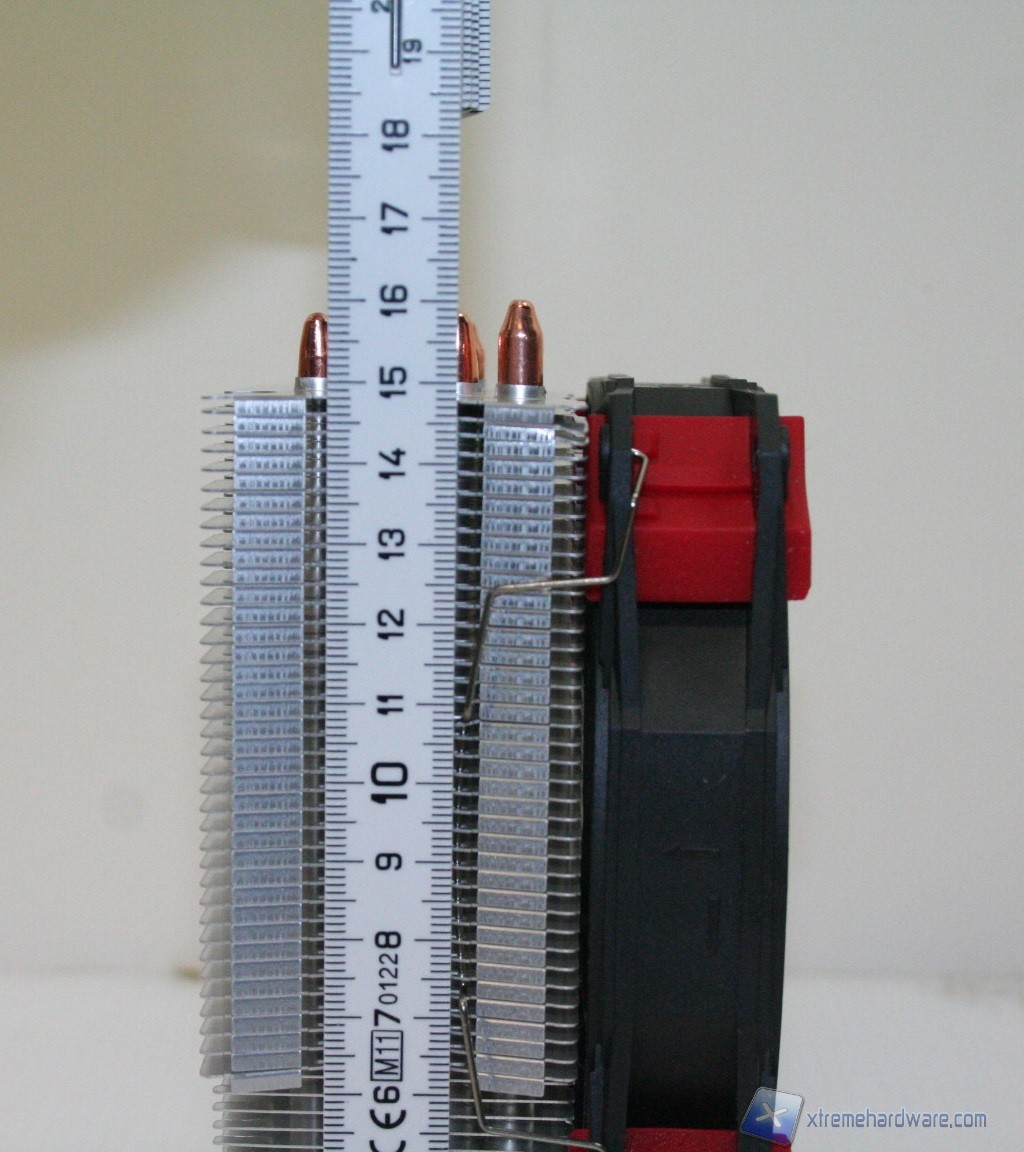

 SSTONE SFX 600 00012SSTONE SFX 600 00013

SSTONE SFX 600 00014SSTONE SFX 600 00015



Base di contatto

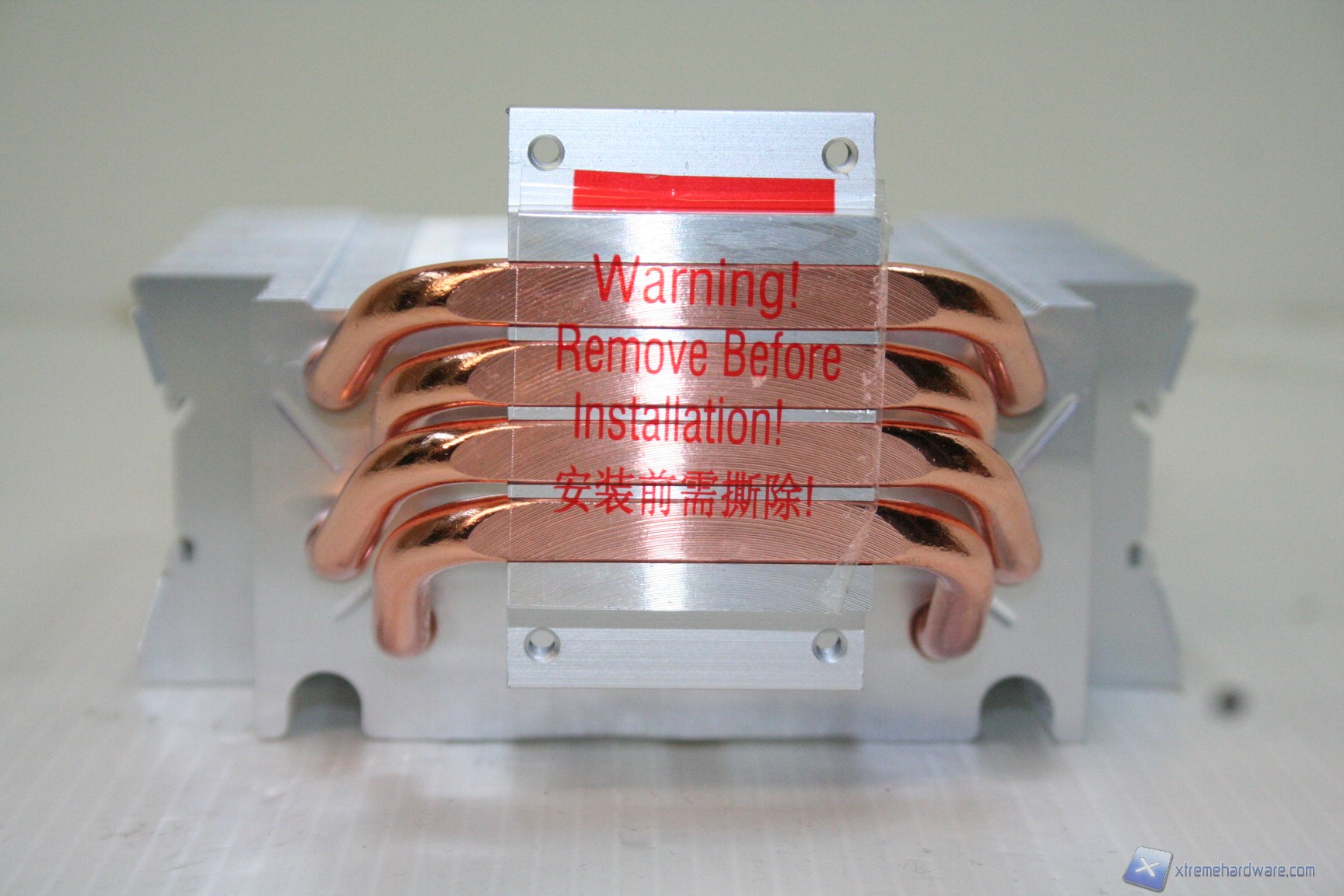

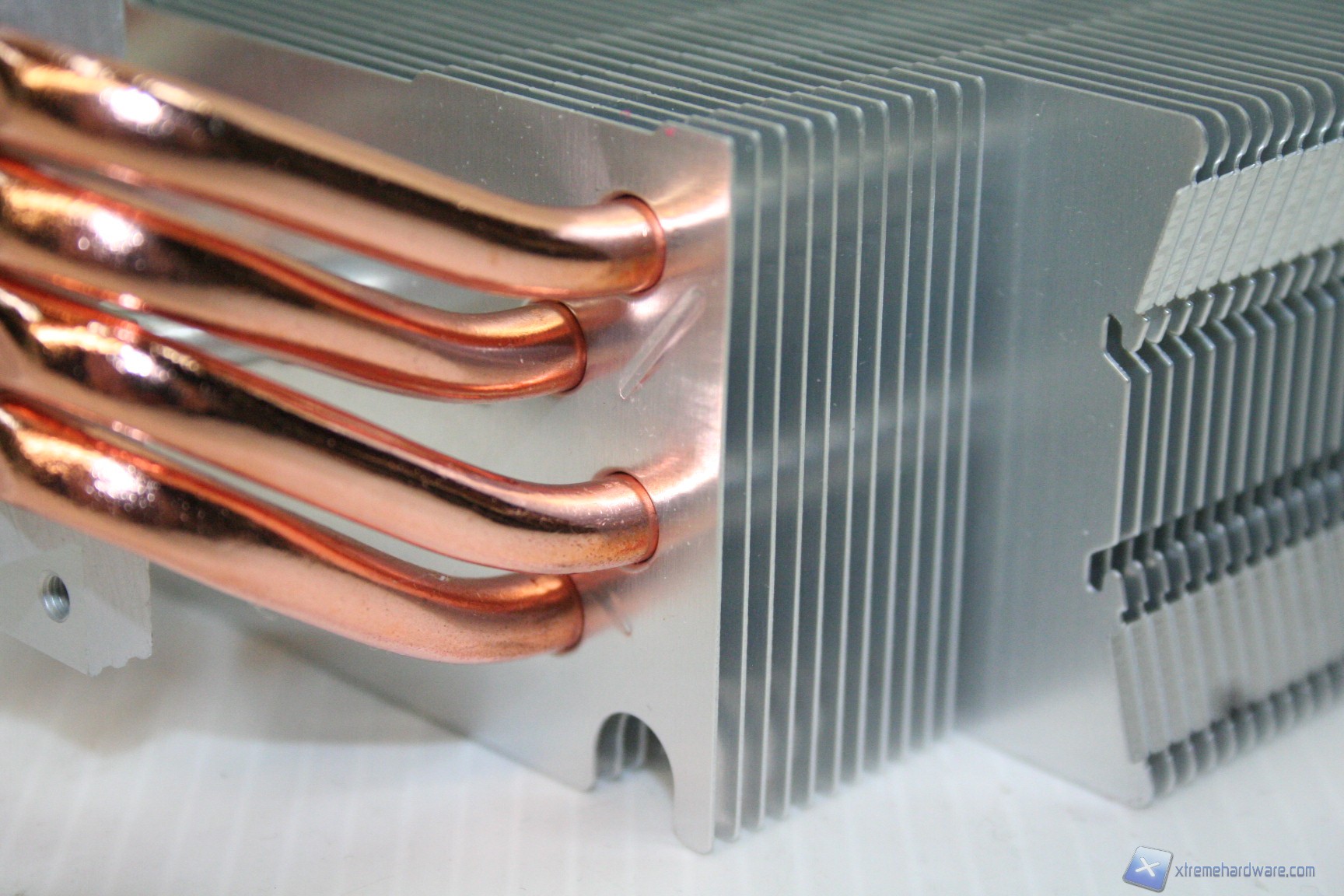

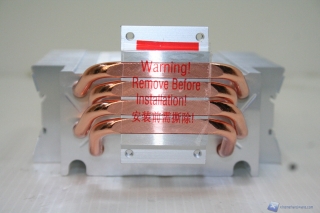

La base presenta delle heatpipes a contatto diretto, HDT, peccato però che siano di prima generazione ovvero con innesti di acciaio tra le heatpipes. Ciò compromette il risultato termico, in parte, per via della minore efficienza di scambio termico tra la base e le heatpipes. Nel corso delle nostre recensioni abbiamo appurato che questo design si presta a decrementi prestazionali se confrontato con una tipologia HDT, di seconda generazione, che prevede invece l'assenza di innesti tra le HP.



NOTA QUALITA’ BASE: una base di contatto che abbia un’elevata efficienza di dissipazione termica richiede una qualità intrinseca della superficie di scambio molto elevata. Ciò è possibile con procedure di lavorazione della base avanzate, che permettano di minimizzare le discrepanze orizzontali della base, che vengono colmate dalla pasta termoconduttiva. In questo campo viene utilizzato il termine “lappatura”, che quindi rappresenta proprio la qualità finale di questo processo. Con il termine “finitura a specchio” si indica invece una particolare lavorazione che porta ad avere una superficie di contatto perfettamente lucida, che rispecchia quindi la luce senza produrre deformazioni locali. Viene ottenuta con tecniche di lavorazione che utilizzano superfici abrasive molto sottili ed è comune in diversi marchi molto famosi, quali Scythe ad esempio.

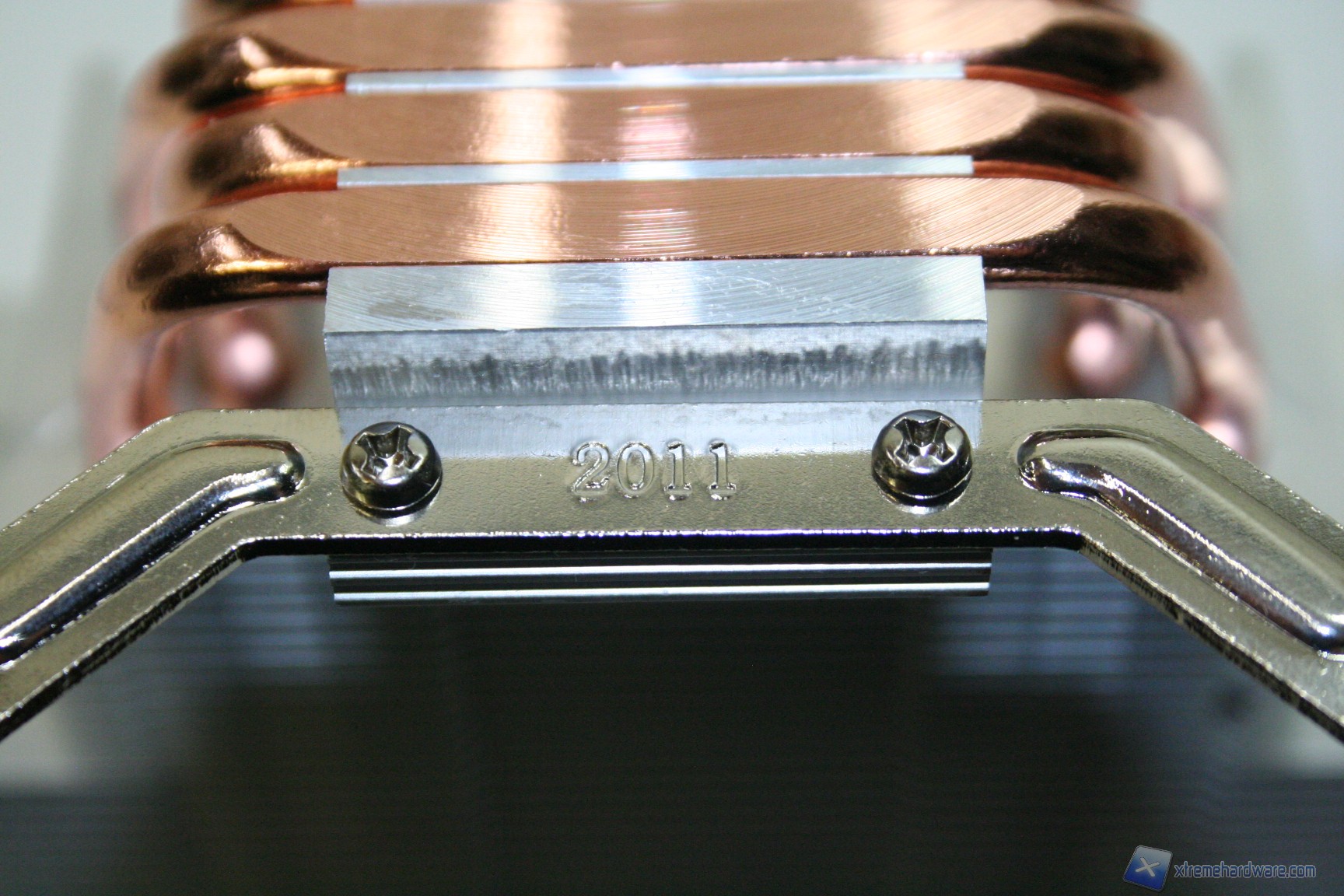

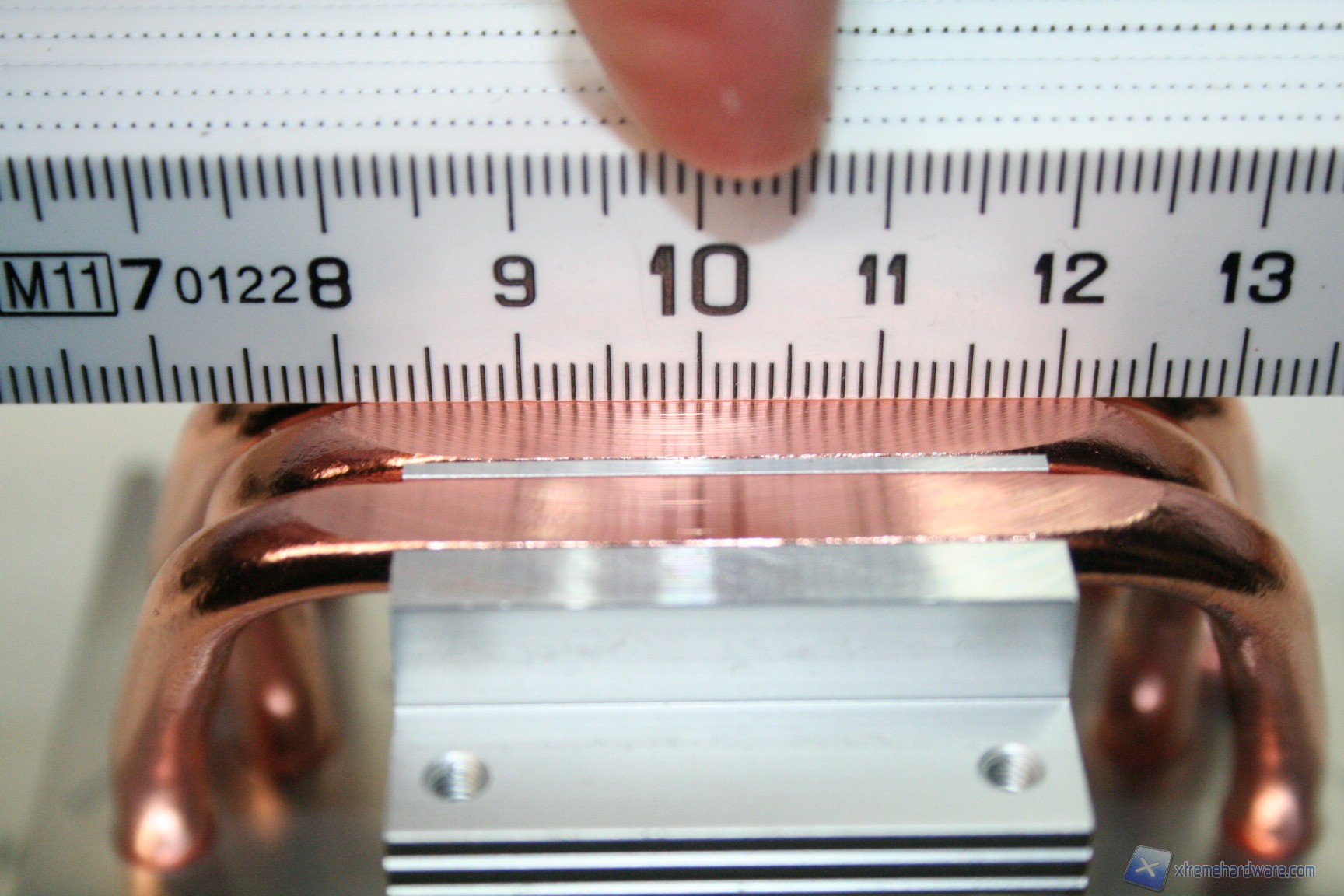

SSTONE SFX 600 00020SSTONE SFX 600 00021

SSTONE SFX 600 00032SSTONE SFX 600 00033





In questo caso essendo le heatpipes a contatto diretto la lappatura non è una procedura necessaria, o consigliabile.

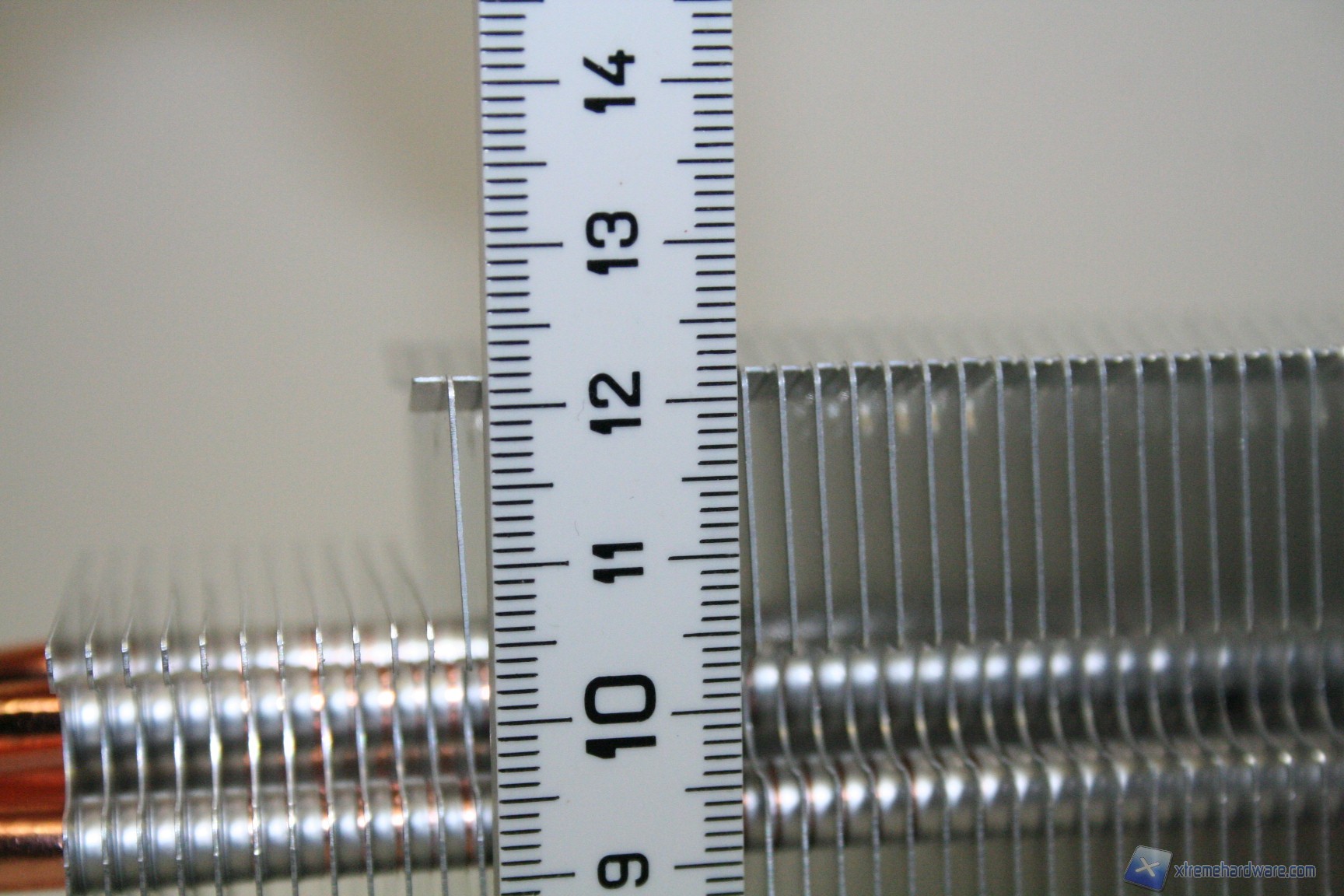

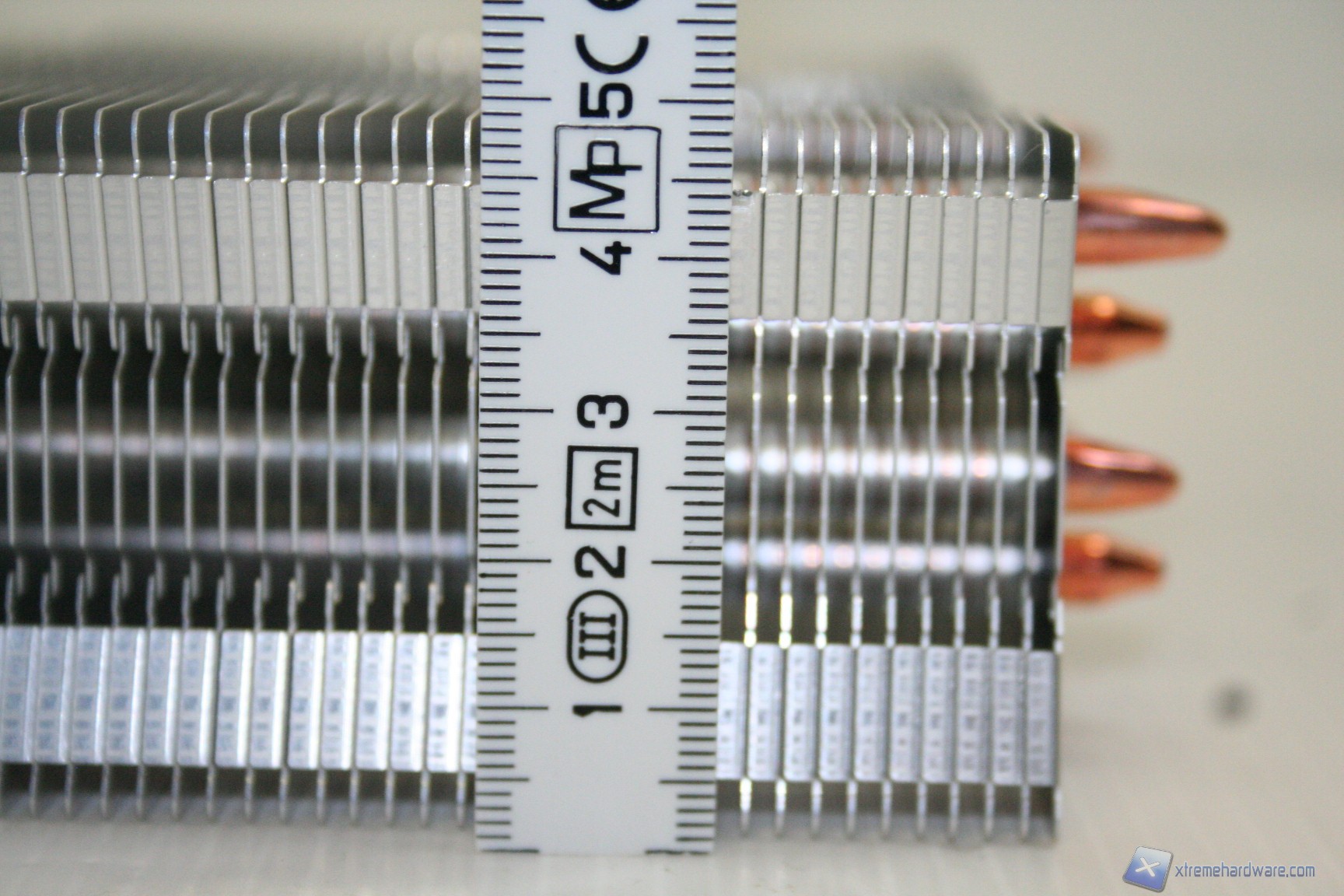

Qualche dettaglio relativo alle tolleranze:



SSTONE SFX 600 00022SSTONE SFX 600 00023



Vi mostriamo le fotografie di quella che reputiamo un’ottima stesura della pasta termica, procedete in questo modo (da notare il primo passaggio dell'installazione sul socket 2011):

 BEQUIET DRP3 00043



Ventola in dotazione e rumorosità

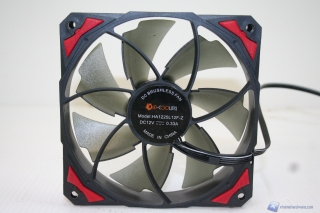

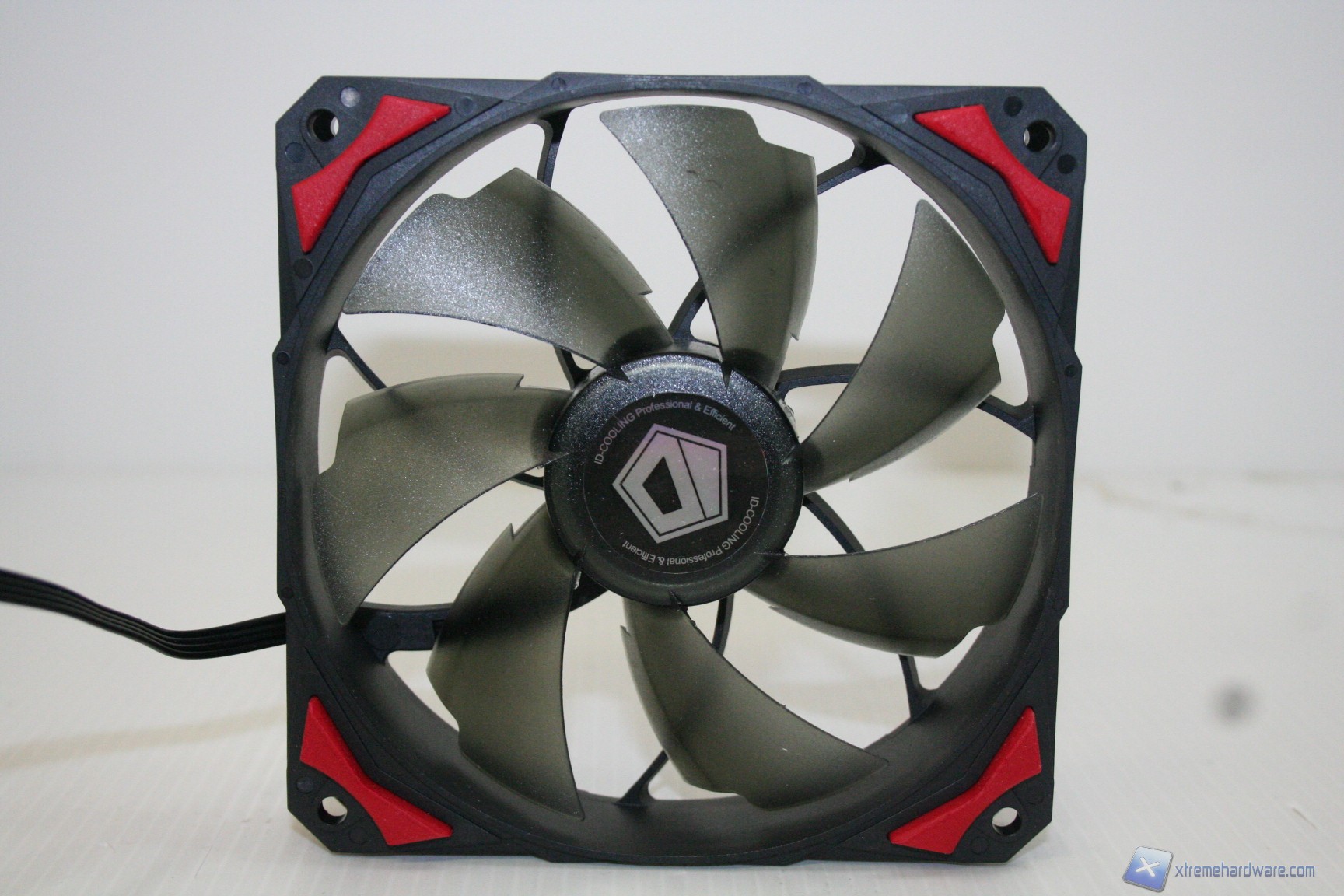

Con il dissipatore viene fornita una ventola da 120mm. Il part number è "HA1225L12F-Z"; presenta un design delle pale molto particolare e nel complesso è valida, anche in termini di rumorosità complessiva. Non presenta selettori di velocità ed al massimo del regime non sarà eccessivamente molesta. Sono state testate anche a livello acustico quindi vi consigliamo di leggere l'analisi nei prossimi capitoli. Di seguito le specifiche tecniche e le fotografie del modello:



specs

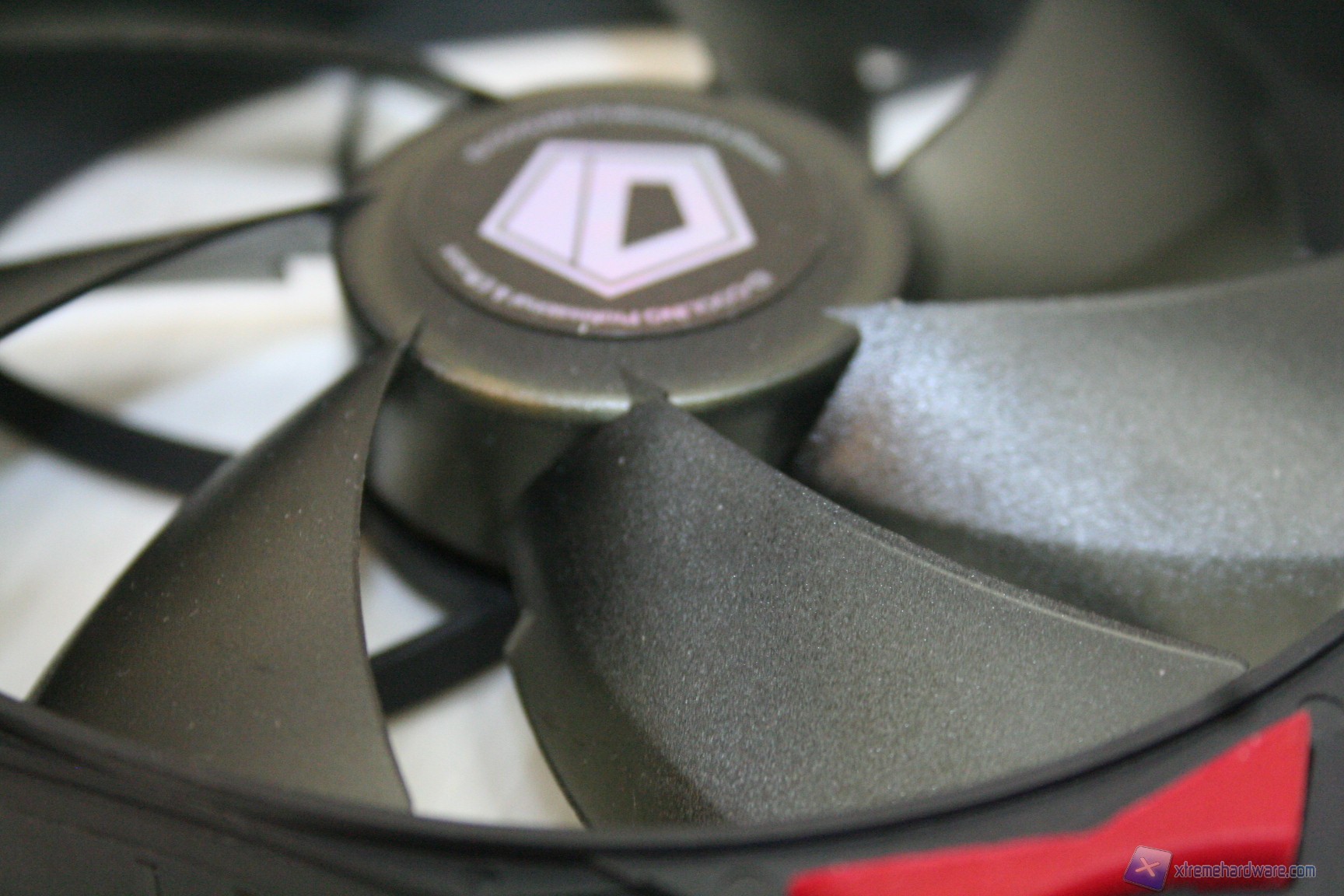

SSTONE SFX 600 00025SSTONE SFX 600 00026

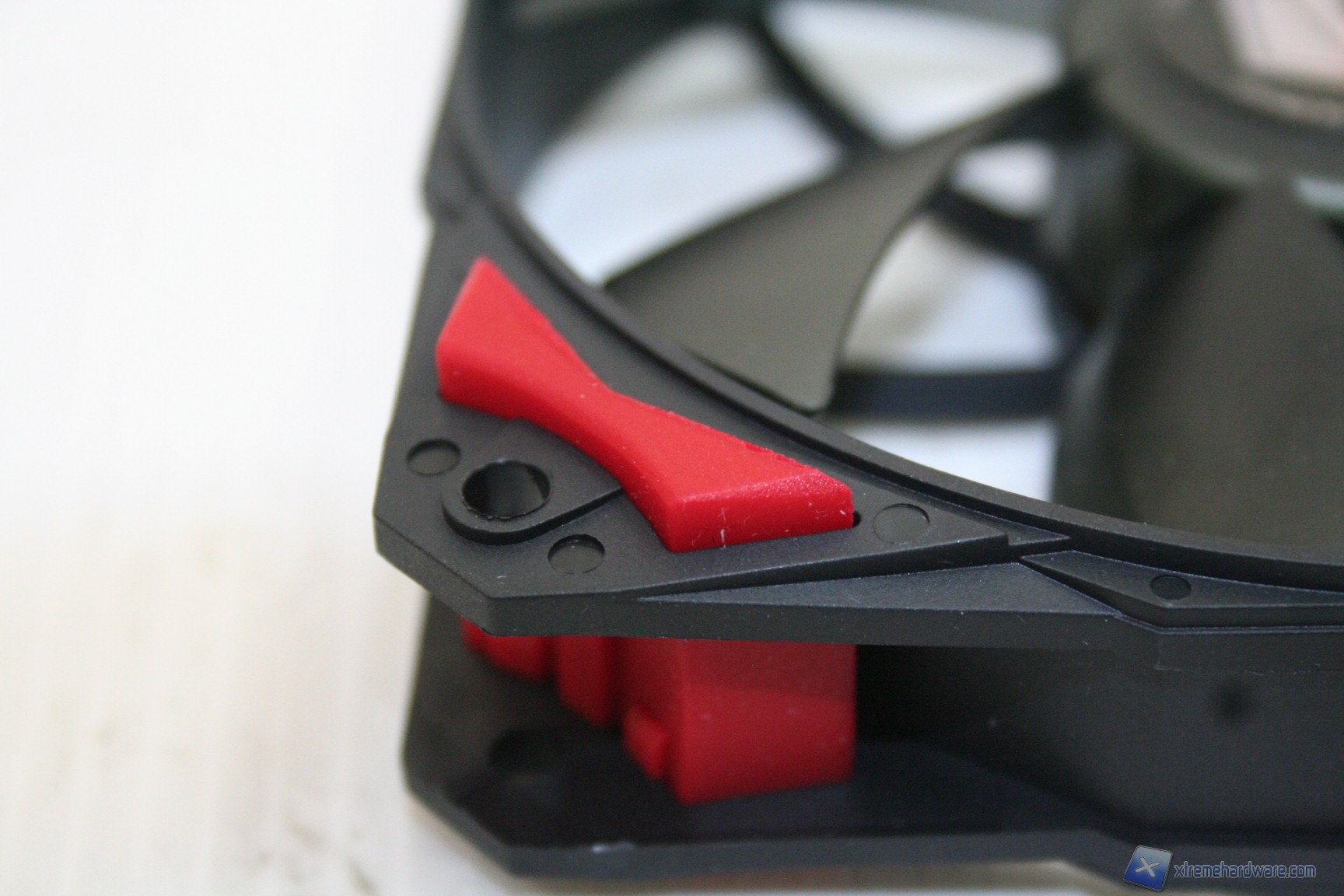

SSTONE SFX 600 00027SSTONE SFX 600 00028

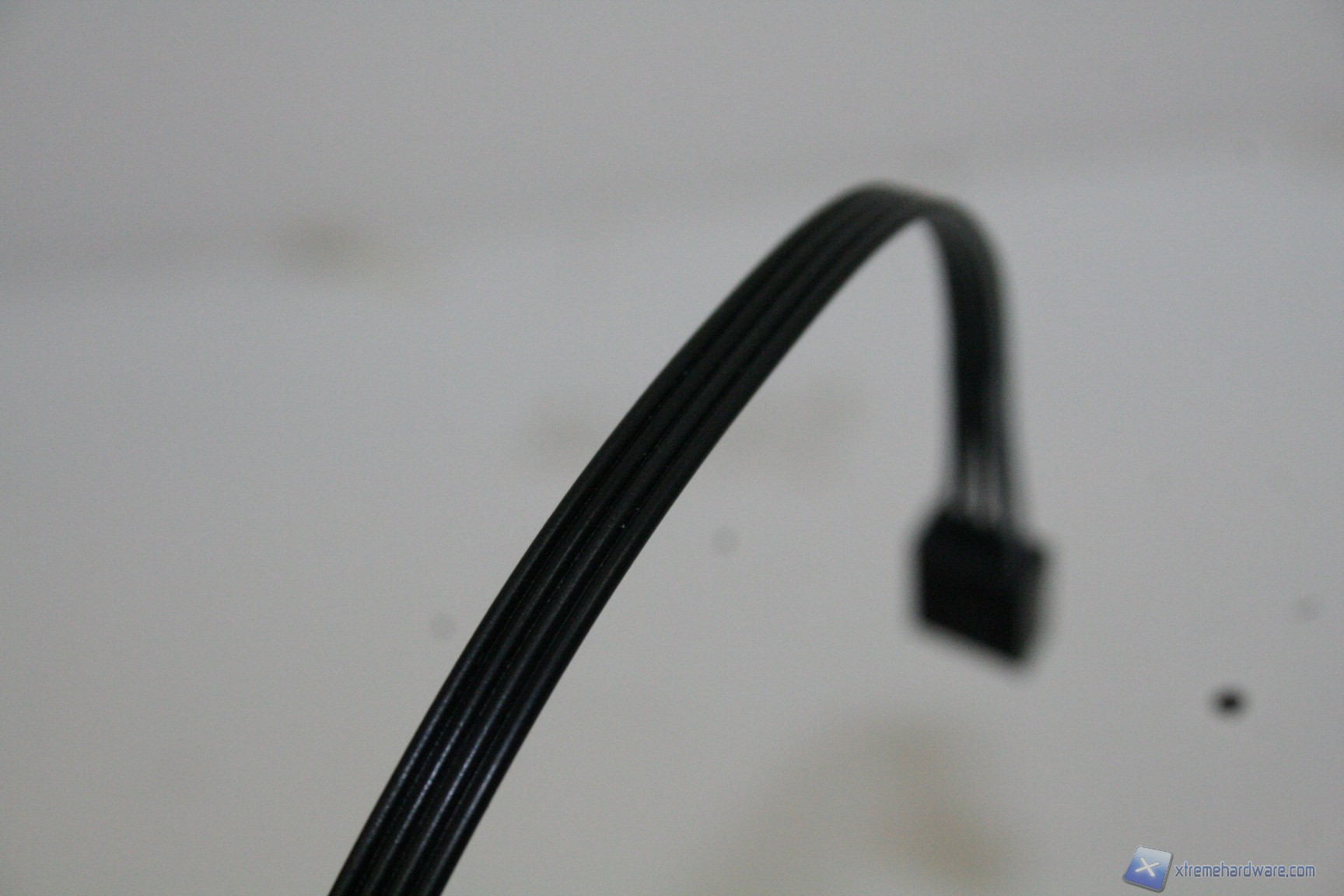

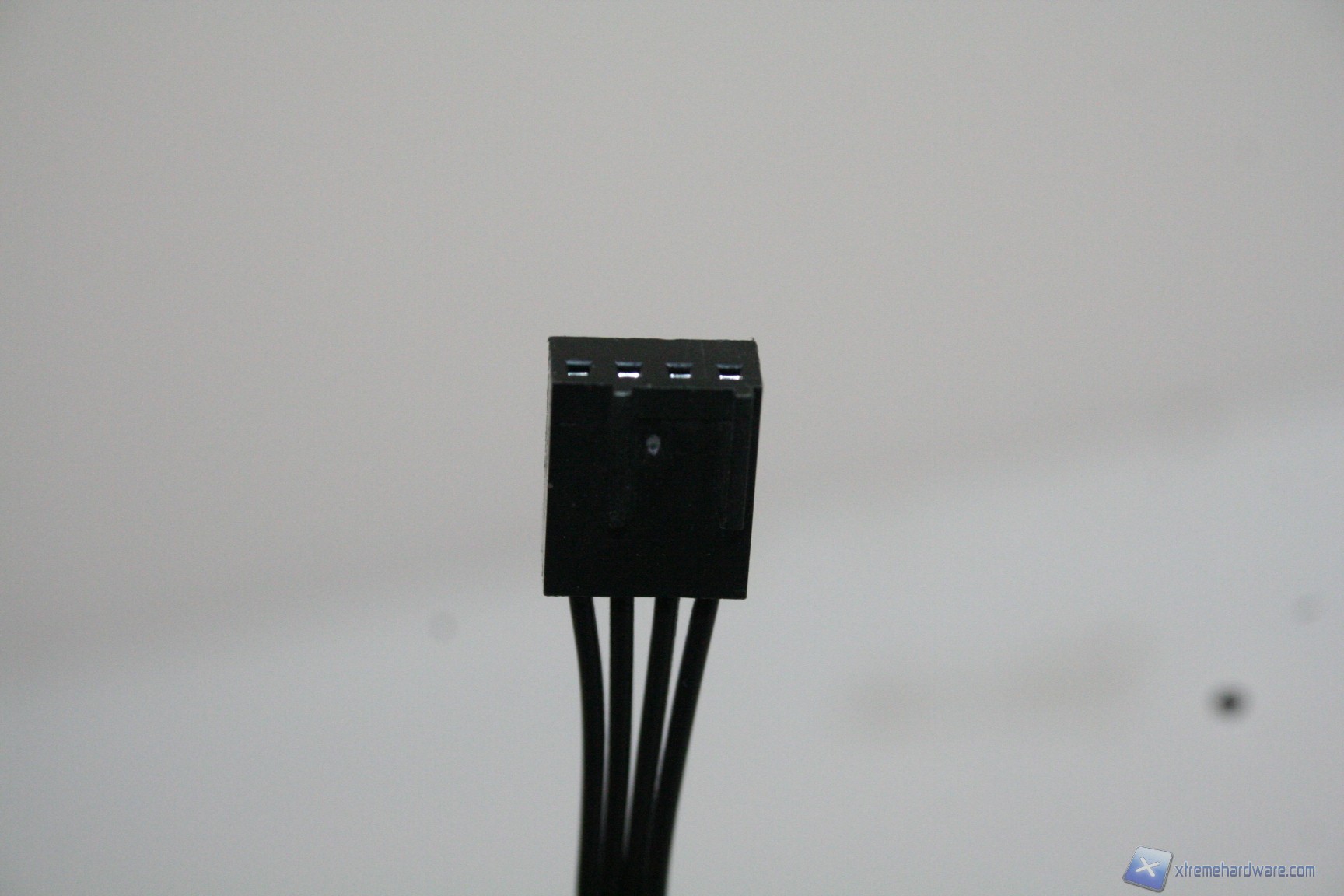

Un particolare dello sleeving



SSTONE SFX 600 00029SSTONE SFX 600 00030



Il sistema di aggancio è standard, consiste in due clip metalliche laterali ad innesto decisamente elementari. Lo sleeving è anch'esso standard, ma di buona qualità.
